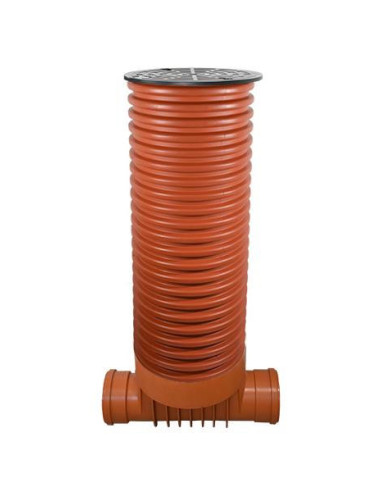

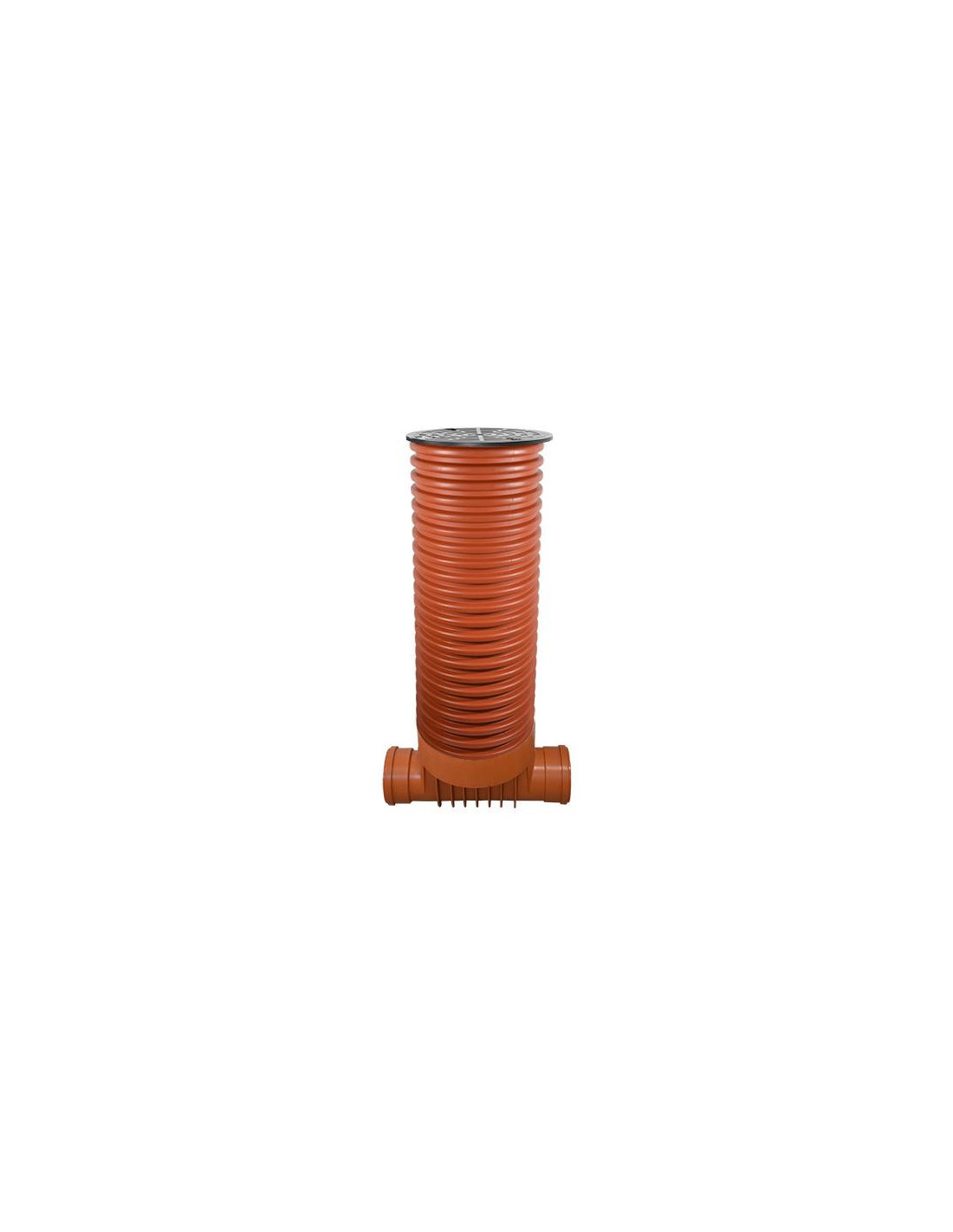

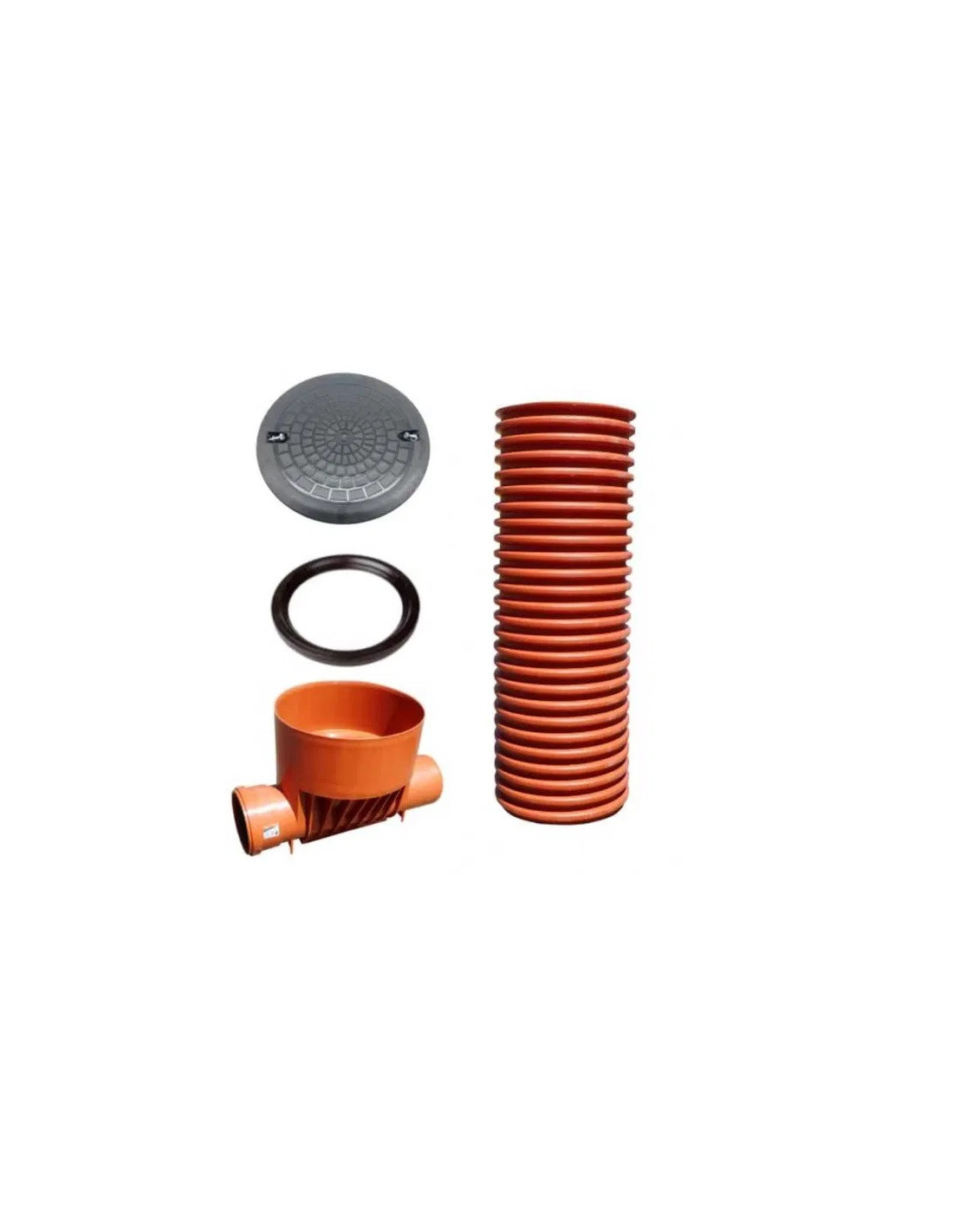

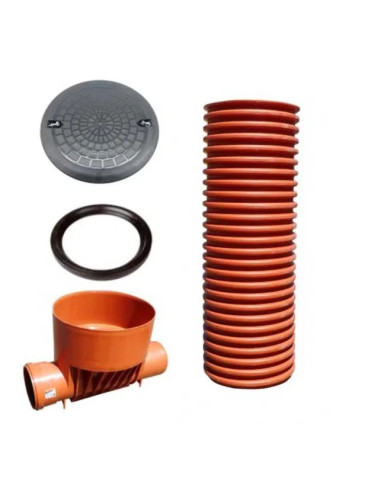

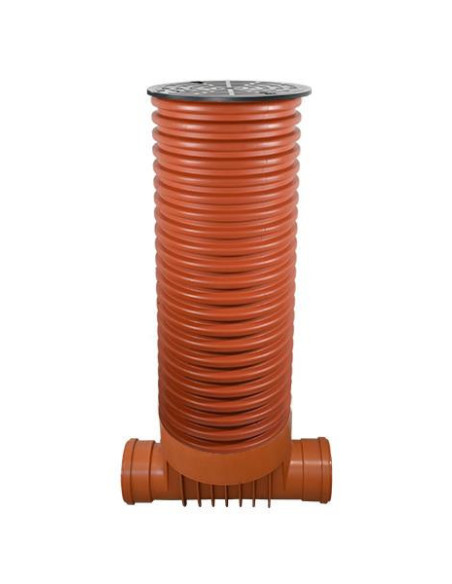

Drenažinio šulinio stovas (1,5m) su kinete ir dangčiu, 315mm

Plastikinis šulinio stovas – tai vertikalus gofruotas vamzdis arba korpusas, kuriuo iš žemės paviršiaus pasiekiamas šulinio dugnas, revizija ir jungtys.

Kinetė – tai šulinio apačia (dugnas) su suformuotais srautų kanalais ir įtekėjimo / ištekėjimo lizdais vamzdžiams.

Pagrindinės funkcijos:

• šulinio stovas: suteikia galimybę apžiūrėti ir valyti sistemą, prisitaikyti prie reljefo ir dangos aukščio;
• kinetė: nukreipia srautus, suformuoja tinkamas nuotekų tėkmės vagas, užtikrina hidraulinį režimą ir sandarų vamzdžių pajungimą.

Šuliniai naudojami buitinių nuotekų, lietaus (paviršinių) vandenų ir drenažo sistemose – tai mazgai, per kuriuos galima atlikti patikrą, valymą ir prijungti kelias šakas.

Funkciškai šulinių stovų ir kinečių konstrukcija panaši, tačiau jų pritaikymas skiriasi:

• Buitinių nuotekų šuliniai – skirti fekalinėms ir buitinėms nuotekoms; dažnai naudojama kinėtė su gilesnėmis vagomis ir pritaikytais įtekėjimo lizdais Ø110–Ø160 mm vamzdžiams.
• Lietaus (paviršinių) vandenų šuliniai – priima vandenį nuo stogų, kiemų, trapų; gali turėti daugiau įtekėjimų, didesnius diametrus, kartais su smėlio gaudyklėmis.
• Drenažo šuliniai – naudojami drenažo sistemose gruntiniam vandeniui surinkti ir nukreipti, dažnai be sudėtingos kinėtės, su perforuotomis sienelėmis ar specialiais pajungimais drenažo vamzdžiams.

Praktikoje kai kurie plastikiniai šuliniai yra universalūs, tačiau renkantis verta tiksliai žinoti, kokios nuotekos bus pajungiamos ir kokių diametrų vamzdžiai naudojami.

Šulinio skersmuo parenkamas pagal:

• sistemos tipą ir srautą (kiek šakų jungiasi, kokie vamzdžių diametrai);
• gylį ir eksploatacijos patogumą (ar reikės leistis žmogui, ar pakaks valymo įrangos);
• apkrovas (ar šulinys bus žaliojoje zonoje, ar važiuojamojoje dalyje).

Dažniausiai gyvenamuosiuose objektuose naudojami:

• Ø315–Ø400 mm – reviziniai šuliniai buitinėms ir lietaus nuotekoms, kai nereikia žmogaus įlipimo, o valymas atliekamas įranga;
• Ø600 mm – dažnesnis pasirinkimas, kai šulinys gilesnis, jungiasi kelios šakos ir patogiau atlikti priežiūrą;
• Ø800 mm ir daugiau – didesniems srautams, keliems pastatams, aikštelėms ar komerciniams objektams.

Tipiniam vienbučio namo buitinių nuotekų šuliniui dažnai pakanka Ø400–Ø600 mm sprendimo, tačiau galutinį pasirinkimą verta derinti su projektuotoju.

Kinetės dažnai gaminamos su keliomis angomis, skirtomis įvairiems vamzdžių diametrams:

• pagrindinis ištekėjimas (dažnai tiesia vaga) – su lizdu, pritaikytu konkrečiam diametrui (pvz., Ø110, Ø160, Ø200 mm);
• vienas ar keli įtekėjimai 45° ar kitu kampu – prijungiamos papildomos šakos (pvz., iš kito pastato, kiemo trapų, stogo);
• aklos vietos, kurias prireikus galima išpjauti ir pritaikyti papildomam vamzdžiui.

Renkantis kinetę svarbu:

• suskaičiuoti, kiek ir kokių diametrų vamzdžių bus pajungiama;
• patikrinti gamintojo schemą – kurie lizdai skirti Ø110, kuriems tinka Ø160 ar didesni vamzdžiai;
• numatyti atsargą galimai ateities plėtrai.

Prekių aprašymuose dažniausiai pateikiamos kinetės schemos ir diametrų žymėjimai, todėl juos verta peržiūrėti prieš komplektuojant sistemą.

Šulinio gylį lemia:

• vamzdžių klojimo gylis ir nuolydis;
• prisijungimo prie miesto tinklų ar valymo įrenginio altitudės;
• techniniai šulinių gamintojo apribojimai.

Plastikiniai šuliniai dažniausiai prailginami:

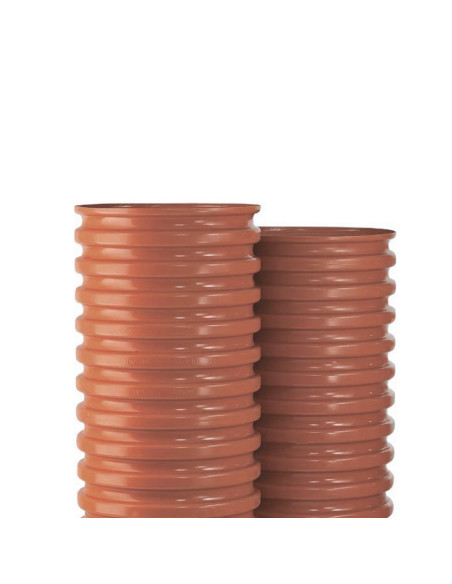

• naudojant gofruotus stovus (vamzdžius), kuriuos galima trumpinti ir jungti su kinėte bei kakliuku;
• papildomais prailginimo žiedais ar žiedinėmis tarpinėmis, leidžiančiomis prisitaikyti prie galutinės dangos lygio.

Maksimalus leistinas gylis ir apkrovos sąlygos paprastai nurodomi gamintojo dokumentacijoje, todėl gilesnius nei kelių metrų šulinius reikia projektuoti atsakingai.

Dangtis parenkamas pagal vietą ir apkrovą:

• Plastikiniai dangčiai – tinka žalioms zonoms, gėlynams, vietoms be transporto apkrovų; jų apkrovos klasė dažniausiai A15 (iki ~1,5 t).
• Ketaus ar kompozitiniai dangčiai – naudojami važiuojamosiose dalyse, įvažiavimuose, stovėjimo aikštelėse.

Apkrovų klasės (pagal EN standartus):

• A15 – pėsčiųjų zonos, žalios teritorijos;
• B125 – šaligatviai, lengvųjų automobilių stovėjimo aikštelės;
• C250 / D400 – gatvės, keliai, intensyvios apkrovos (ypač D400 – iki 40 t).

Jeigu šulinys įrengiamas įvažiavime ar kiemo kelyje, būtina pasirinkti atitinkamos klasės dangtį ir kakliuką, pritaikytą apkrovoms.

Sandarumas svarbus tiek buitinių nuotekų, tiek lietaus ar drenažo sistemoms, kad:

• neatsirastų nuotekų nutekėjimo į gruntą;
• į šulinį nepatektų perteklinis gruntinis vanduo.

Sandarumui užtikrinti:

• naudojamos gamyklinės guminės tarpinės stovų ir kinėčių jungtyse;
• vamzdžiai į kinetę įstatomi iki žymos, nepažeidžiant tarpinės;
• papildomi sandarinimo mišiniai naudojami tik ten, kur tai numato gamintojas.

Svarbu nemodifikuoti šulinių savavališkai (negręžti papildomų skylių be tinkamų priedų), nes tai gali pakenkti sandarumui ir konstrukcijos tvirtumui.

Šulinio pagrindas turi būti stabilus ir atsparus grunto judėjimui:

• Daugeliu atvejų įrengiama smėlio ar žvyro pagalvė, gerai sutankinta pagal projektą;
• kai kuriais atvejais (pvz., aukštas gruntinis vanduo, pralaidus gruntas, didelės apkrovos) kinetė gali būti montuojama ant betoninio pagrindo;
• būtina laikytis gamintojo rekomendacijų dėl pagrindo storio ir tipo.

Netinkamai paruoštas pagrindas gali lemti šulinio pasislinkimą, deformaciją ar nuolydžių pasikeitimą vamzdžiuose.

Taip, dalis plastikinių šulinių yra pritaikyti montavimui važiuojamojoje dalyje, tačiau būtina:

• pasirinkti tinkamo skersmens ir konstrukcijos šulinį (dažniausiai Ø600 mm ir didesni);
• naudoti kakliuką ir dangtį su atitinkama apkrovos klase (B125, C250 ar D400 – priklausomai nuo apkrovų);
• įrengti pagal projektą, užtikrinant reikiamą užpilo sluoksnį, žiedų sutvirtinimą, betonavimą, jei to reikalauja gamintojas.

Jei planuojamos sunkios apkrovos (sunkvežimiai, pramoninė technika), rekomenduojama sprendimą suderinti su projektuotoju ir šulinių gamintojo instrukcijomis.

Plastiniai šuliniai dažnai naudojami renovuojant senas betonines sistemas, nes jie yra lengvesni, sandarus ir lengviau montuojami. Pereinant nuo betoninio šulinio prie plastikinio:

• senas šulinys gali būti visiškai demontuojamas arba naudojamas kaip „šulinio šachta“, į kurią įstatomas plastinis modulis (jei tai leidžia konstrukcija);
• jungtys su esamais vamzdžiais atliekamos naudojant pereinamąsias movas, gumines manžetes ir sandarinimo žiedus;
• būtina užtikrinti, kad naujas šulinys išlaikytų nuolydžius ir altitudes, numatytas projekte.

Prieš renovaciją verta įvertinti esamą sistemos būklę ir, jei reikia, atlikti papildomus matavimus ar kamerinę apžiūrą.

Reviziniai šuliniai reikalingi, kad būtų galima atlikti sistemos apžiūrą ir valymą. Buitinėse sistemose dažnai taikomi tokie principai:

• šulinys kiekviename trasos krypties pasikeitimo taške (posūkyje);
• tiesiose atkarpose – kas 20–30 m, priklausomai nuo diametro ir reljefo;
• mazguose, kur jungiasi kelios šakos.

Konkrečius atstumus ir šulinių kiekį nurodo projektas ir taikomi normatyvai, tačiau per retai išdėstyti šuliniai apsunkina gedimų paiešką ir valymą.

Šiuolaikiniai plastikiniai šuliniai iš PP ar PE medžiagų yra atsparūs:

• šalčiui – plastikas pats neįšąla ir netrūkinėja nuo žemos temperatūros, tačiau reikia įvertinti šulinio gylį ir nuotekų užšalimo riziką;
• daugeliui buitinių ir lietaus nuotekose esančių cheminių medžiagų.

Tarnavimo laikas paprastai projektuojamas 50 metų ir daugiau, jei laikomasi montavimo taisyklių, neviršijamos apkrovos ir sistema eksploatuojama pagal paskirtį.

Prieš pasirenkant šulinius ir stovus, verta atlikti keletą žingsnių: 1). Nustatyti vamzdžių klojimo gylį ties namu, trasos pabaigoje (valymo įrenginyje ar miesto tinkle) ir tarpinėse vietose. 2). Apskaičiuoti reikalingą nuolydį ir iš to gauti šulinio dugno altitudes. 3). Įvertinti galutinį dangos lygį (žolė, trinkelės, asfaltas) ir atstumą nuo jo iki dugno – tai ir bus reikiamas šulinio aukštis.

Tada galima pasirinkti kinetę, stovą (ar kelis segmentus) ir kakliuką, kad bendra konstrukcija atitiktų reikiamą aukštį. Elektroninėje parduotuvėje pateikiami stovų ir prailginimo elementų ilgiai padeda greitai susikomplektuoti reikiamą kombinaciją.

Nedideliems objektams (vienam gyvenamajam namui) dažnai pakanka standartinių šulinių ir kinečių sprendimų:

• keli reviziniai šuliniai buitinėms nuotekoms;
• keli lietaus ar drenažo šuliniai priklausomai nuo sklypo dydžio.

Tačiau:

• kai jungiami keli pastatai arba didelės aikštelės;
• kai reljefas sudėtingas arba aukštas gruntinio vandens lygis;
• kai reikia sujungti su miesto tinklais sudėtingomis sąlygomis – būtinas individualus projektas. Tokiu atveju šulinių stovai ir kinėtės parenkami pagal projektą, o tiekėjo (pvz., StatybųTurgus.lt) asortimentas naudojamas kaip konkrečių produktų bazė.

1). Apsibrėžkite sistemą ir nuotekų tipą

• Buitinės nuotekos – reikalingi reviziniai šuliniai nuo namo iki valymo įrenginio ar miesto tinklų.
• Lietaus nuotekos – šuliniai priima srautus nuo stogų, trapų, kiemo paviršių; dažnai su daugiau įtekėjimų.
• Drenažo sistema – šuliniai skirti gruntiniam vandeniui surinkti, gali būti su perforuotomis sienelėmis ar specialiais pajungimais drenažo vamzdžiams.

Nuo sistemos tipo priklausys reikalingi diametrai, kinėtės konfigūracija ir šulinių kiekis.

2). Pasirinkite šulinio diametrą pagal paskirtį ir priežiūros poreikius

• Jei planuojate tik valymą įranga (be žmogaus leidimosi į šulinį) – dažnai pakanka Ø315–Ø400 mm šulinio.
• Jei šulinys gilesnis, jungiasi kelios šakos ir svarbu patogesnė apžiūra – verta rinktis Ø600 mm.
• Keliems pastatams ar aikštelėms – gali prireikti Ø800 mm ar didesnių sprendimų.

Jeigu nesate tikri, patogu pradėti nuo nuotekų ar lietaus sistemos projekto ir pagal jį rinktis diametrus.

3). Parinkite kinetę pagal vamzdžių diametrus ir šakų skaičių

• Susirašykite, kokio diametro vamzdžiai (Ø110, Ø160, Ø200 ir pan.) bus pajungiami į šulinį.
• Pažymėkite, kiek šakų jungiasi ir kokiu kampu (tiesiai, 45° ir pan.).
• Pagal tai rinkitės kinetę su atitinkamu pagrindiniu ištekėjimu ir įtekėjimais.

Prekių schemos dažnai rodo, kuri anga skirta kuriam diametriui, todėl komplektuojant sistemą verta jas atidžiai peržiūrėti.

4). Įvertinkite apkrovas ir parinkite tinkamą dangčio klasę

• Žalioji zona (be transporto) – pakanka A15 klasės plastikinio ar lengvo dangčio.
• Įvažiavimai ir lengvųjų automobilių zonos – reikalinga bent B125 klasė.
• Intensyvesnis eismas ar sunkioji technika – C250 ar D400 klasės dangčiai.

Dangčio klasė turi atitikti ne tik dabartinį, bet ir būsimą sklypo naudojimą – jei planuojate asfaltuoti kiemą ar keisti eismo schemą, geriau iškart rinktis aukštesnę klasę.

5). Suplanuokite gylį ir prailginimo elementus

• Pagal vamzdžių nuolydį ir gylį apskaičiuokite šulinio dugno altitudę.
• Įvertinkite galutinį dangos aukštį (žolė, trinkelės, asfaltas).
• Pagal šį skirtumą pasirinkite stovą (ar kelis segmentus) ir kakliuką, kad šulinys „išeitų“ į reikiamą lygį.

6). Susiformuokite pilną medžiagų sąrašą prieš užsakant

Prieš kreipdamiesi į tiekėją ar pildydami krepšelį internete, susirašykite:

• šulinių skaičių ir diametrus;
• kokių kinečių (su kiek ir kokių diametrų įtekėjimų) reikės;
• stovų ir prailginimo elementų aukščius;
• dangčių tipus ir apkrovų klases;
• papildomas jungtis ir pereinamuosius elementus.

Toks sąrašas padės išvengti pritrūkstančių detalių montavimo metu ir leis vienu kartu įsigyti visą komplektą. Elektroninėje parduotuvėje StatybųTurgus.lt šią informaciją lengva sutikrinti su pateiktais techniniais duomenimis.
