Lauko kanalizacijos vamzdžiai

Lauko kanalizacijos vamzdžiai – tai vamzdžiai, skirti nuotekų nubėgimui po žeme už pastato ribų: nuo namo išorinio išvado iki valymo įrenginių, septiko, miesto tinklų ar infiltracijos šulinio. Jie gaminami iš medžiagų ir konstrukcijų, pritaikytų grunto apkrovoms, šalčiui, drėgmei ir ilgaamžiam darbui.

Pagrindiniai skirtumai nuo vidaus kanalizacijos vamzdžių:

• sienelės storis – lauko vamzdžiai storesni, didesnio žiedinio standumo (SN klasė), todėl atlaiko grunto ir transporto apkrovas;
• spalva – dažniausiai oranžiniai ar rudi (lauko), o vidaus – pilki;
• paskirtis – vidaus vamzdžiai neskirti kasti į gruntą ir apkrauti žeme ar transportu.

Todėl lauko nuotekoms visada rekomenduojama naudoti būtent lauko kanalizacijos vamzdžius su atitinkama standumo klase ir jungtimis.

SN klasė (pvz., SN2, SN4, SN8, SN16) nurodo vamzdžio žiedinį standumą – gebėjimą atlaikyti grunto ir apkrovų spaudimą nesideformuojant. Kuo skaičius didesnis, tuo vamzdis standesnis.

Buitinėje lauko kanalizacijoje dažniausiai naudojama:

• SN4 – tinkama įprastoms sąlygoms, kai vamzdžiai klojami sklype be didelių transporto apkrovų;
• SN8 – rekomenduojama, kai vamzdžiai klojami po įvažiavimais, keliukais ar kitose didesnės apkrovos zonose.

StatybųTurgus.lt lauko kanalizacijos vamzdžių aprašymuose žiedinio standumo klasė paprastai nurodoma atskirai, todėl patogu pasirinkti tarp SN4 ir SN8 pagal realias objekto sąlygas.

Praktikoje gyvenamojo namo lauko nuotekų sistemai dažniausiai naudojami šie diametrai:

• Ø110 mm – tipiškas skersmuo nuo namo vidaus kanalizacijos išvado iki pirmo šulinio ar valymo įrenginio mažesniems vartotojams;
• Ø160 mm – naudojamas kaip magistralinis vamzdis, kai prijungiama keli pastatai, didesnis kiekis srautų arba reikalingas didesnis pralaidumas;
• Ø200 mm ir didesni – dažniau naudojami keliems namams, komerciniams objektams ar ilgesnėms magistralėms.

Jei kalbame apie standartinį vienbutį namą, dažniausiai pakanka Ø110 mm vamzdžio nuo namo iki valymo įrenginio. Kai yra keli pastatai ar numatomas didesnis nuotekų kiekis, verta projektuoti 160 mm ar didesnius skersmenis ir remtis projektuotojo skaičiavimais.

Vidaus (pilki) kanalizacijos vamzdžiai nėra skirti kasti į gruntą – jų sienelės plonesnės, žiedinis standumas žemesnis, jie nėra pritaikyti ilgalaikėms grunto ir transporto apkrovoms.

Dažniausios problemos, kai į gruntą pakasami vidaus vamzdžiai:

• vamzdis deformuojasi arba „susigula“ nuo žemės svorio;
• atsiranda nuolydžio pažeidimų, susidaro „kišenės“ vandeniui ir nuotekoms;
• didėja pratekėjimo ir įgriuvų rizika.

Todėl normaliam, ilgaamžiam sprendimui lauko nuotekoms rekomenduojama naudoti oranžinius lauko kanalizacijos vamzdžius su SN4 arba SN8 klase.

Lauko kanalizacijos vamzdžių nuolydis turi būti pakankamas, kad nuotekos laisvai nubėgtų, bet ne per didelis, kad vanduo „nepabėgtų“ greičiau už kietąsias daleles.

Dažniausiai gyvenamojoje statyboje taikomos tokios rekomendacijos (orientacinės):

• Ø110 mm vamzdžiui – apie 1,5–2,0 % (t. y. 1,5–2 cm kritimas 1 m ilgio);
• Ø160 mm vamzdžiui – apie 0,8–1,5 %.

Konkrečius nuolydžius reikėtų derinti su projektuotoju ir galiojančiais statybos techniniais reglamentais, tačiau praktikoje dažniausiai laikomasi minėtų ribų.

Minimalus klojimo gylis priklauso nuo regiono įšalo gylio ir nuotekų pobūdžio. Buitinė lauko kanalizacija paprastai klojama:

• ne mažiau kaip 0,8–1,2 m gylyje nuo žemės paviršiaus iki vamzdžio viršaus (priklausomai nuo įšalo gylio);
• jei neįmanoma pasiekti rekomenduojamo gylio, gali būti naudojama šilumos izoliacija ar elektriniai kabeliai (pasikonsultavus su projektuotoju).

Buitinėms nuotekoms (šiltas vanduo iš namo) užšalimo rizika mažesnė, tačiau rizikingose vietose (ilgos atkarpos nedideliame gylyje, žemumos) papildoma apsauga gali būti pagrįsta. Elektra, drenažas ir kitos komunikacijos turi būti suderintos, kad nesikirstų su nuotekų trasa.

Jungtys parenkamos pagal:

• vamzdžio skersmenį (110, 160, 200 mm ir t. t.);
• jungties tipą (tiesi mova, alkūnė, trišakis, redukcija, pereinamasis elementas nuo vieno diametro prie kito);
• kampą (alkūnė 15°, 30°, 45°, 87° ir pan.).

Projektuojant sistemą siūloma:

• kuo daugiau naudoti tiesių atkarpų ir švelnių posūkių (45° vietoje 90°);
• trišakius naudoti taip, kad srautai susijungtų sklandžiai (ne priešpriešiais);
• naudoti gamyklines movas su tarpinėmis, užtikrinančiomis sandarumą.

StatybųTurgus.lt kategorijoje „Lauko kanalizacijos vamzdžiai“ kartu siūlomos ir suderintos jungtys – tai palengvina visos sistemos komplektavimą.

Teisingas grunto parinkimas ir užpilo įrengimas yra kritiškai svarbūs vamzdžių ilgaamžiškumui:

• ant vamzdžio nerekomenduojama berti stambių, aštrių akmenų ar statybinių atliekų – jie gali pažeisti vamzdį;
• pirmas užpilo sluoksnis (apie 10–20 cm virš vamzdžio) turi būti iš sijoto smėlio ar smulkiagrūdžio grunto, gerai užtankinto aplink vamzdį;
• tik pasiekus apsauginį sluoksnį galima užpilti likusį sluoksnį natūraliu gruntu.

Taip išvengiama vamzdžių deformacijos, įlinkimų ir užtikrinamas pastovus nuolydis.

Šiuolaikiniai PVC ar PP lauko kanalizacijos vamzdžiai, tinkamai pakloti ir eksploatuojami pagal paskirtį, dažniausiai projektuojami 50 metų ir ilgesniam tarnavimo laikotarpiui.

Tarnavimo laiką lemia:

• teisingas standumo klasės (SN) ir skersmens parinkimas;
• taisyklingas klojimas (nuolydis, gylis, grunto užpylimas);
• nuotekų pobūdis (temperatūra, agresyvūs chemikalai);
• apkrovos (transportas, gruntas, papildomos konstrukcijos).

Tinkamai atliktas montavimas dažnai svarbesnis už paties vamzdžio nominalų tarnavimo laiką – prastai paklotas vamzdis gali sukelti problemų ir po kelių metų.

Taip, lauko kanalizacijos vamzdžius galima tiesti po įvažiavimais ir kiemo keliais, tačiau tokiu atveju svarbu:

• rinktis didesnio standumo klasės vamzdžius (dažniausiai SN8 ar didesnius);
• užtikrinti pakankamą klojimo gylį ir gerą grunto sutankinimą;
• pritaikyti sprendimą pagal planuojamas transporto apkrovas (lengvieji automobiliai, sunkioji technika).

Sudėtingesniais atvejais (sunkioji technika, pramoniniai objektai) rekomenduojama atlikti atskirą konstrukcinį skaičiavimą ar pasikonsultuoti su projektuotoju.

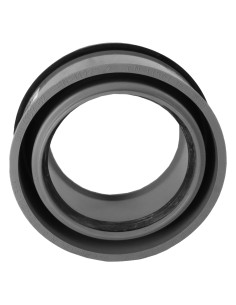

Renovuojant dalį sistemos dažnai tenka jungti naujus plastikinius vamzdžius prie esamų keramikinių ar betoninių. Tam naudojamos specialios pereinamosios movos, guminiai adapteriai ar manžetės, leidžiančios perėjimą nuo vieno tipo ir diametro prie kito.

Svarbu:

• gerai išvalyti ir paruošti seną vamzdį (nuo nuosėdų, trupinių);
• naudoti tinkamo diametro ir tipo pereinamąją detalę;
• užtikrinti sandarumą ir stabilų atrėmimą, kad jungtis neišsikraipytų nuo grunto judėjimo.

Jei jungčių tipų įvairovė kelia klausimų, patogu peržiūrėti tiekėjo (pvz., StatybųTurgus.lt) siūlomas pereinamąsias detales pagal turimus diametrus.

Reviziniai šuliniai ir patikros taškai rekomenduojami:

• trasos krypties pasikeitimo vietose (posūkiuose);
• ilgesnėse tiesiose atkarpose kas tam tikrą atstumą (pvz., kas 20–25 m);
• vietose, kur jungiasi keli vamzdžiai.

Revizijos leidžia:

• atlikti kameros ar kito įrenginio patikrą ir valymą, jei sistema užsikemša;
• išvengti sudėtingų kasinėjimo darbų gedimo paieškai.

Mazgo tipas (plastikinis šulinys, revizinis trišakis, revizinis vamzdis) parenkamas pagal diametrą ir trasos schemą.

Patogiausia remtis paprastu planu ar projektu: 1). Nubraižykite namo, valymo įrenginio ar šulinio vietą ir numatytą trasą. 2). Sukonstruokite vamzdžių atkarpas, pažymėdami kiekvienos ilgį ir diametrą. 3). Pažymėkite, kur reikės alkūnių, trišakių, redukcijų ir revizijų. 4). Sudėkite ilgį, pridėkite rezervą (apie 5–10 %), ypač jei gruntas nelygus ar trasa vingiuota.

Tuomet pagal šį planą galima susiformuoti prekių krepšelį elektroninėje parduotuvėje. StatybųTurgus.lt prekių kortelėse aiškiai nurodomi diametrai, standumo klasės ir jungčių tipai, todėl patogu patikrinti, ar visos dalys tarpusavyje dera.

Dalį lauko kanalizacijos vamzdžių galima naudoti ir lietaus nuotekoms (nuo stogo, kiemo paviršių), tačiau reikia įvertinti:

• diametrą – lietaus srautai gali būti didesni, ypač kai prijungiami keli stogai ar kiemo plotai;
• trasos schemą – lietaus nuotekos dažnai nukreipiamos į atskirą sistemą (lietaus šuliniai, drenažas, infiltracijos laukai);
• nuolydžius ir žemės paviršiaus reljefą.

Kartais patogu naudoti tuos pačius oranžinius vamzdžius tiek buitinių, tiek lietaus nuotekų sistemoms, tačiau sistemos paprastai atskiriamos, kad nebūtų perkraunami valymo įrenginiai ir būtų laikomasi reglamentų dėl nuotekų tvarkymo.

1). Apsibrėžkite sistemą ir nuotekų tipą

• Buitinės nuotekos (kriauklės, dušai, klozetai, buitinė technika) – standartinė lauko kanalizacija nuo namo iki valymo įrenginio ar miesto tinklų.
• Tik vienas ar keli sanitariniai mazgai (pvz., sodo namelis) – gali pakakti trumpesnės linijos su Ø110 mm vamzdžiais.
• Keli pastatai ar didesnė apkrova – gali būti reikalingi didesni diametrai (160 mm ir daugiau) ir rimtesnis projektas.

Nuo nuotekų pobūdžio ir vartotojų skaičiaus priklausys skersmenys, trasos ilgis, šulinių ir revizijų kiekis.

2). Parinkite diametrą pagal paskirtį ir atstumą

Orientaciniai sprendimai:

• viena gyvenamoji patalpa / vienbutis namas – dažniausiai Ø110 mm vamzdis nuo namo iki pirmo šulinio ar valymo įrenginio;
• keli pastatai, ilga magistralė, didesni srautai – Ø160 mm ar daugiau;
• jungtis su miesto tinklais – diametras dažnai nustatytas prisijungimo sąlygose.

Jeigu abejojate, geriau remtis projektuotojo ar nuotekų valymo įrenginio gamintojo rekomendacijomis – taip išvengsite per mažo pralaidumo ateityje.

3). Pasirinkite standumo klasę (SN) pagal apkrovą

• Sklypo zona be transporto apkrovų (žolė, gėlynai, takeliai) – dažniausiai pakanka SN4 klasės vamzdžių.
• Žmonių ir lengvųjų automobilių judėjimo zona (įvažiavimai, aikštelės) – rekomenduojama SN8 klasė.
• Sunkiojo transporto apkrovos ar pramoniniai objektai – gali būti reikalingos dar didesnės standumo klasės ir konstrukciniai skaičiavimai.

StatybųTurgus.lt prekių aprašymuose standumo klasė paprastai nurodyta aiškiai, todėl lengva susiderinti vamzdžius su realiomis sklypo apkrovomis.

4). Planuokite trasą su minimalia posūkių ir perėjimų kiekiu

• stenkitės, kad trasa būtų kuo tiesesnė – mažiau posūkių reiškia mažesnę užsikimšimo ir slėgio nuostolių riziką;
• jei reikia keisti kryptį, naudokite 45° alkūnes arba dvi 45° vietoj vienos 90°;
• diametro perėjimus (pvz., 110 → 160 mm) darykite šulinio ar specialios pereinamosios jungties vietoje.

Planuojant trasą verta iškart sužymėti, kur reikės revizinių šulinių ar trišakių – vėliau tai smarkiai palengvina eksploatavimą ir valymą.

5). Įvertinkite grunto sąlygas ir klojimo gylį

• smėlingas, gerai drenuojantis gruntas – patogus klojimui, tačiau reikia pasirūpinti geru sutankinimu, kad vamzdis „neplaukiotų“;
• molingas, sunkus gruntas – gali labiau judėti nuo šalčio; tokiu atveju klojimo gylis ir nuolydis turi būti ypač kruopščiai parinkti;
• aukštas gruntinio vandens lygis – gali būti reikalingi papildomi sprendimai (drenažas, smėlio pagalvė, geotekstilė).

Kai kyla abejonių dėl grunto įtakos vamzdžių stabilumui, naudinga pasikonsultuoti su projektuotoju ar patyrusiu rangovu.

6). Suformuokite pilną medžiagų sąrašą prieš užsakant

Prieš pirkdami susirašykite:

• reikalingus vamzdžių diametrus ir bendrus ilgus;
• jungčių tipus ir kiekius (mova, alkūnė, trišakis, redukcija, revizija);
• šulinių ir dangčių tipus;
• papildomas medžiagas (smėlis užpilui, galimos izoliacijos, apsauginės juostos ir pan.).

Tokį sąrašą patogu „perkelti“ į elektroninės parduotuvės krepšelį ir pasitikrinti, ar visos reikalingos dalys yra sandėlyje. StatybųTurgus.lt pateikia tikslius diametrus, standumo klases, todėl matysite, ar pasirinkto kiekio užteks visam objektui.
