Kaip susikomplektuoti vėdinimo sistemą su ortakiais?

Kaip susikomplektuoti vėdinimo sistemą su ortakiais?

Planuojant rekuperacinę vėdinimo sistemą dažniausiai kyla ne klausimas, kokį rekuperatorių pasirinkti, o kaip teisingai susikomplektuoti visą ortakiais paremtą sistemą, kad montavimo metu netrūktų detalių ir kad sistema vėliau veiktų tyliai, sandariai bei būtų lengvai subalansuojama.

Šiame straipsnyje pateikiame paprastą ir praktinį paaiškinimą, iš kokių dalių realiai susideda vėdinimo sistema ir kam kiekviena jų reikalinga. Straipsnis parengtas taip, kad galėtumėte pagal jį susidėlioti pirkinių sąrašą ir suprasti, kur konkrečiai kiekviena detalė bus naudojama.

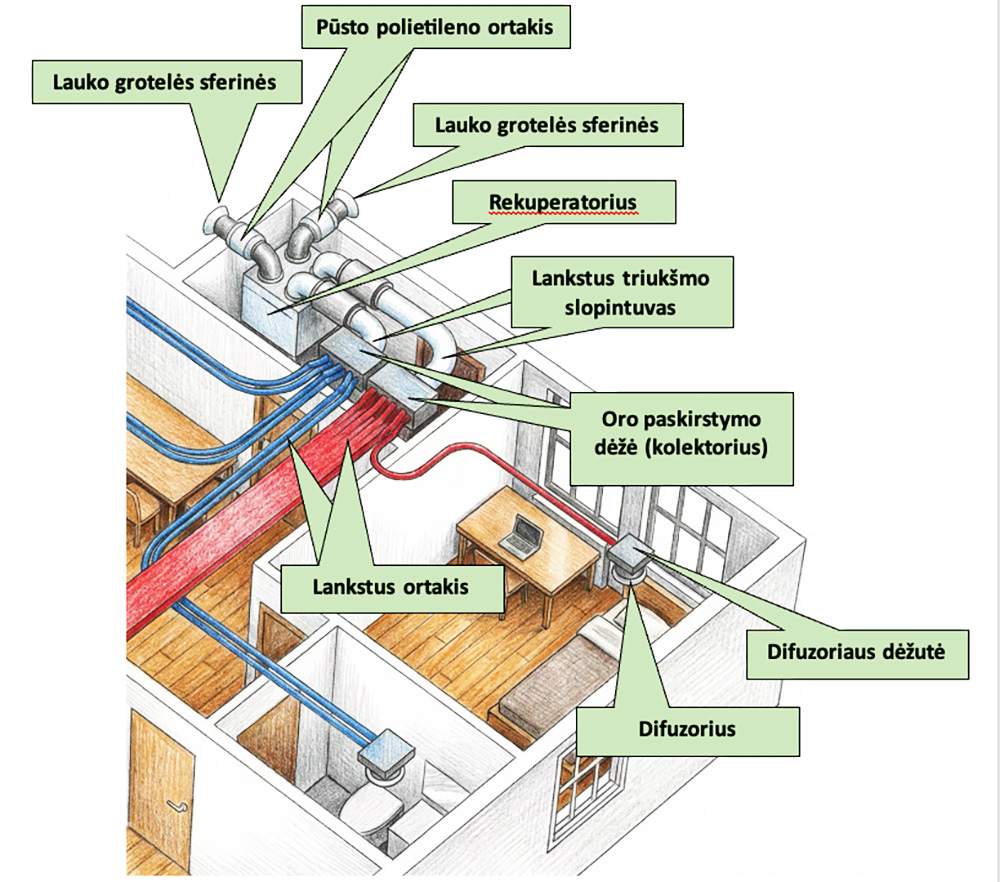

Kaip veikia visa sistema iš esmės?

Tipinė rekuperacinė vėdinimo sistema namuose atrodo taip:

  • lauke sumontuotos įsiurbimo ir išmetimo grotelės,
  • iki rekuperatoriaus oras atvedamas standžiais ortakiais,
  • prieš pat rekuperatorių montuojami triukšmo slopintuvai,
  • nuo rekuperatoriaus oras paskirstomas per kolektorius,
  • iš kolektorių oras keliauja lanksčiais ortakiais į patalpas,
  • patalpose oras išleidžiamas per difuzorius.

Kad viskas veiktų tvarkingai, reikalingas ne tik pats rekuperatorius, bet ir gana nemažas kiekis jungiamųjų bei montavimo elementų.

Toliau - apie kiekvieną sistemą sudarančią dalį atskirai.

Sferinės lauko grotelės

Tai galutinis sistemos elementas lauko pusėje. Sferinės grotelės montuojamos šviežio oro paėmimui iš lauko ir panaudoto oro išmetimui į lauką. Jos apsaugo ortakį nuo kritulių, vabzdžių ir mechaninių nešvarumų.

Sferinė forma pagerina oro srautą ir sumažina papildomą pasipriešinimą.

Spalvos leidžia groteles priderinti prie fasado, tai svarbu, kai namo išorė jau baigta.

Pūsto polietileno ortakis ir jo jungimo detalės

Šie ortakiai naudojami pagrindinėse magistralėse tarp lauko grotelių ir rekuperatoriaus. Pūsto polietileno ortakiai pasižymi standumu, lygiu vidiniu paviršiumi, mažu oro pasipriešinimu.

Tam, kad būtų galima suformuoti trasą, naudojamos 45° ir 90° alkūnės, užveržiamos movos, laikikliai tvirtinimui prie perdangų ar sienų. Būtent ši ortakių dalis sudaro pagrindinį „stuburą“ nuo lauko iki įrenginio.

Lankstus triukšmo slopintuvas

Triukšmo slopintuvas montuojamas prieš ir/ arba po rekuperatoriaus. Jo paskirtis yra sumažinti ventiliatorių keliamą triukšmą, vibracijų perdavimą į ortakių sistemą.

Praktikoje tai viena svarbiausių detalių, jeigu norima, kad vėdinimo sistema veiktų tyliai.

Pereiga (redukcija)

Pereigos reikalingos tada, kai jungiate skirtingų diametrų ortakius ar įrenginius. Tai labai dažna situacija, kai rekuperatoriaus pajungimo diametras skiriasi nuo naudojamo magistralinio ortakio ar reikia suderinti skirtingų gamintojų komponentus.

Be tinkamų pereigų sumontuoti sistemą be sandarumo problemų praktiškai neįmanoma.

Oro paskirstymo dėžės - kolektoriai

Tai centrinė paskirstymo vieta, iš kurios oras išvedamas į atskiras patalpas. Kolektoriai būna akustiniai ir neakustiniai.

Akustiniai kolektoriai

Akustinės oro paskirstymo dėžės turi papildomą izoliacinį sluoksnį, kuris slopina oro srauto triukšmą, sumažina sklindančius garsus.

Tokie kolektoriai rekomenduojami miegamuosiuose, vaikų kambariuose, patalpose, kuriose yra svarbi tyla.

Neakustiniai kolektoriai

Naudojami tada, kai triukšmo reikalavimai nėra tokie griežti arba kai papildomas slopinimas jau įgyvendintas kitais sprendimais.

Abiejų tipų kolektoriai parenkami pagal reikiamą atšakų skaičių (5, 8, 10, 12, 14 atšakų ir pan.).

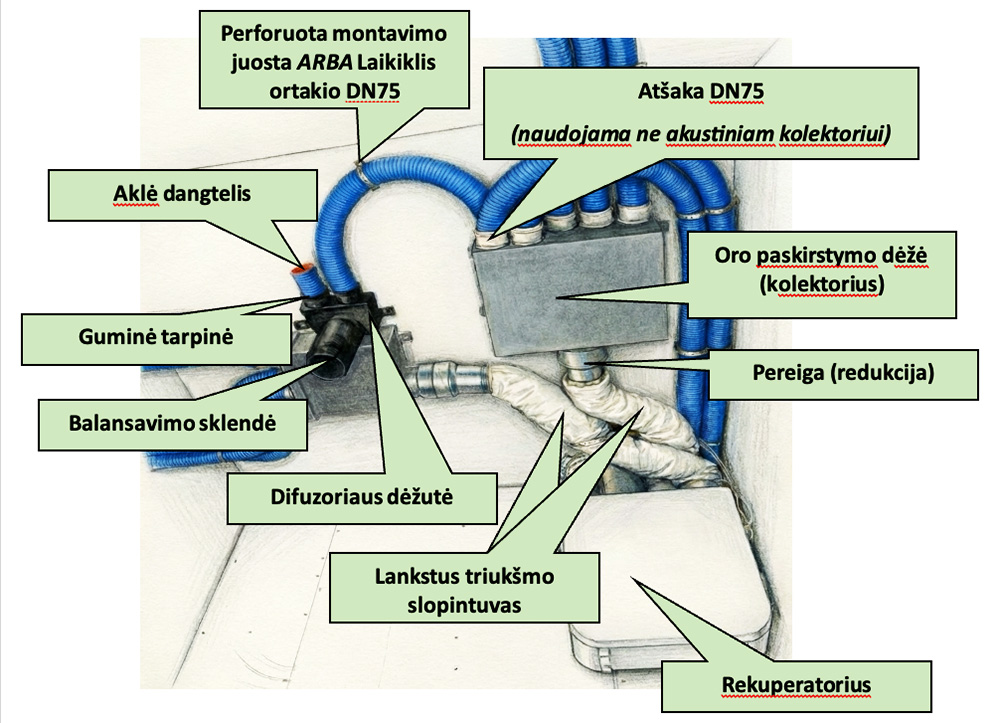

Atšaka ortakio prijungimui prie neakustinio kolektoriaus

Neakustiniuose kolektoriuose lanksčiam ortakiui prijungti naudojamos atskiros atšakos. Jos leidžia patikimai prijungti DN75 ortakius, užtikrinti sandarumą jungties vietoje.

Lankstūs ortakiai (75 mm)

Tai pagrindinė paskirstymo dalis nuo kolektoriaus iki kiekvienos patalpos. Šie gofruoti plastikiniai ortakiai leidžia lengvai apvesti perdangas, paslėpti trasas grindyse ar lubose, išvengti sudėtingų jungčių.

Praktiškai kiekvienas difuzorius turi atskirą ortakių liniją iki kolektoriaus.

Aklė

Aklės naudojamos tada, kai kolektoriuje lieka nenaudojamų atšakų, kai reikia uždaryti rezervinę jungtį ateičiai. Tai paprastas, bet būtinas elementas sandarumui užtikrinti.

Laikiklis ortakiui

Lankstūs ortakiai turi būti tvirtinami, kad jie nekabotų, nebūtų mechaniškai pažeisti, išlaikytų reikiamą nuolydį. Specialūs laikikliai skirti būtent 75 mm sistemai leidžia greitai ir tvarkingai pritvirtinti trasas.

Ortakio jungtis (mova)

Mova naudojama sujungti du lanksčius ortakius tarpusavyje, prailginti trasą, atlikti remonto ar korekcijos darbus. Be šių jungčių labai sudėtinga koreguoti trasas montavimo metu.

Perforuota metalinė juosta

Tai universali montavimo priemonė, skirta tvirtinti ortakius prie konstrukcijų, suformuoti papildomas atramas, pritvirtinti kolektorius ar triukšmo slopintuvus. Be perforuotos juostos dažniausiai neapsieina nė vienas montuotojas.

Guminė tarpinė

Guminės tarpinės dedamos jungtyse tam, kad būtų išlaikytas sandarumas, sumažintos vibracijos, užtikrintas ilgaamžiškumas. Sandarumas yra viena svarbiausių visos sistemos savybių, todėl tarpinės nėra detalė, kurią verta praleisti.

Difuzoriaus dėžutė

Difuzoriaus dėžutė montuojama lubose arba sienoje ir jungia du 75 mm lanksčius ortakius su vienu difuzoriumi. Ji leidžia tolygiai paskirstyti oro srautą, patogiai prijungti ortakius, paslėpti jungtis konstrukcijoje.

Balansavimo sklendė

Balansavimo sklendė reikalinga tam, kad būtų galima reguliuoti oro kiekį atskirose šakose, subalansuoti visą sistemą paleidimo metu. Be balansavimo sklendžių praktiškai neįmanoma tiksliai sureguliuoti srautų pagal projektą.

Difuzoriai

Difuzoriai yra galutinis sistemos elementas patalpoje. Per juos oras tiekiamas į patalpą arba iš jos ištraukiamas.

Difuzoriai parenkami pagal oro srautą, montavimo vietą ir estetiką. Tai matoma sistemos dalis, todėl svarbu pasirinkti ir tinkamą dizainą, ir tinkamus techninius parametrus.

Komplektuojant vėdinimo sistemą su ortakiais svarbu suprasti, kad vien rekuperatoriaus nepakanka. Pilnai sistemai reikalingi:

  • lauko elementai,
  • magistraliniai ortakiai ir jų jungtys,
  • triukšmo slopinimo sprendimai,
  • oro paskirstymo kolektoriai,
  • lanksčių ortakių sistema iki patalpų,
  • difuzorių dėžutės, sklendės ir patys difuzoriai.

Teisingai parinktos ir tarpusavyje suderintos dalys leidžia sukurti sistemą, kuri bus sandari, tyliai veikianti, lengvai subalansuojama, patikima ilgam laikui.
