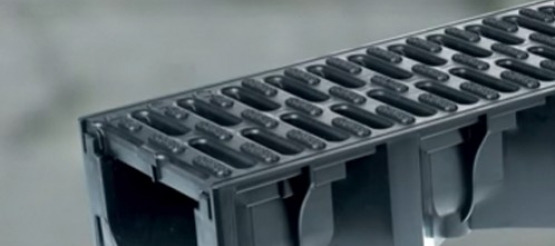

ACO Self® Hexaline – latako korpusas pagamintas iš plastiko.



PLASTIKINIUS LATAKUS RASITE ČIA »



Privalumai:

  • 1 plastikinis latako variantas įvairiam pritaikymui.
  • Atsparūs šalčiui.
  • Ypač lengva konstrukcija, paprastas montavimas ir priežiūra.
  • Lygus paviršius, užtikrinantis didelį srovės greitį ir patogų valymą.
  • Dėl šešiakampės konstrukcijos ypač tvirtos šoninės sienelės.
  • Bevaržtė grotelių tvirtinimo sistema.
  • Galima važiuoti lengvuoju automobiliu.

Montavimo nurodymai yra apatinėje kiekvieno ACO Hexaline latako pusėje.

Galinės sienelės prijungimas prie ACO Self® Hexaline

Įstatykite B iškyšas į plastikinį latako korpusą. Nupjaukite dvi A iškyšas ir nulaužkite Y dalį.

ACO Self® Euroline(1) ir Hexaline latakų hidraulinio našumo apskaičiavimas

1. Pagrindiniai duomenys

Parodytame kiemo plane reikia pašalinti vandenį. Trinkelėmis išklotas paviršiaus plotas – 116 m2. Numatyta 8 m ilgio latakų linija.
Prijungimas prie nuotekų sistemos yra linijos gale.

Latakų kryptimi nėra jokio nuolydžio. Reikia patikrinti, ar suplanuota latakų linija bus pakankama ant paviršiaus patekusiam vandeniui pašalinti.

1 pavyzdys

2. Kritulių kiekis

Norint atlikti skaičiavimus, būtina gauti reikalingus duomenis. Kritulių kiekis (r), išmatuotas l/(s x ha), parodo, kokio vandens kiekio galima tikėtis ant skaičiuojamojo paviršiaus.
Jei neturite jokių referencinių duomenų, tada naudokite vidutinę 250 l/(s x ha) vertę. Šiame pavyzdyje priimta, kad r = 250 l/(s x ha).



PLASTIKINIUS LATAKUS RASITE ČIA »



3. Hidraulinė lentelė

Hidraulinės lentelės pirmajame stulpelyje reikia pasirinkti 250 l/(s x ha) kritulių kiekį.
Atitinkamoje eilutėje reikia pasirinkti kvadratiniais metrais nurodytą ploto, iš kurio reikia pašalinti vandenį, dydį.
Pateiktame pavyzdyje numatyta, kad plotas yra 116 m2; todėl, kaip artimiausia šiam skaičiui, pasirenkama 115 m2 vertė.
Eidami stulpeliu žemyn, rasite maksimalius latakų linijų ilgius, nurodytus atitinkamai Euroline arba Hexaline tipo latakams.

Lentelė remiasi prielaidomis:
Latakų linijos panaudojimo laipsnis – apie 85%.
Laisvas nuotėkis.
Nuolydis link latakų linijos: 0 %
Nuotėkio koeficientas (ψ)* = 0,7
Paviršinio vandens įtekėjimas tolygiai pasiskirstęs per visą latakų liniją.


* Nuotėkio koeficientas (ψ) apibrėžia dangos paviršiaus prasisunkimo lygį, pvz., grindinio atveju šis koeficientas yra 0,7-0,9; betonuoto paviršiaus atveju koeficientas yra 1,0.

Pavyzdyje gauti rezultatai

Langelis ties Hexaline latakais yra tuščias. Tai reiškia, kad pavyzdyje pateiktu atveju latakui tenkanti apkrova yra per didelė.

Langelyje ties Euroline latakais yra nurodytas maksimalus galimas latakų linijos ilgis – 3 m.
Taigi, šiuo atveju galima naudoti tik Euroline latakų sistemą.
Kad latakų hidraulinė apkrova nebūtų per didelė, vietoje suplanuotų 8 m reikėtų įrengti tik 3 m ilgio liniją.
Kadangi toks sprendimas nėra nei estetiškas, nei funkcionalus, rekomenduojama pasirinkti praktišką sprendimo būdą, aprašytą 4-ame žingsnyje.

1) netaikoma Euroline 60 žemiems latakams

Maksimalus latakų linijos ilgis yra įvertinamas, atsižvelgiant į tai, kurioje linijos vietoje yra prijungimas prie nuotekų sistemos.
Pateiktame pavyzdyje jungtis yra numatyta latakų linijos pabaigoje. Prieš ištekėdamas pro išleidimo angą, vanduo pirmiausia prateka per lataką.

Lyjant lietui, kiekviename latako metre bus surinkta maždaug 0,25 l vandens. Visose dalyse surinktas vanduo vienu metu teka nuo latakų linijos pradžios link
prijungimo prie požeminės nuotekų sistemos.
Arčiausiai išleidimo angos esantis latakas turi surinkti ne tik nuo dangos paviršiaus atitekantį vandenį, bet ir vandenį, atitekantį iš kitų linijos atkarpų.

Dėl to, pavyzdyje, atsižvelgiant į latakų linijos ilgį bei vandens tekėjimo lataku kelio ilgį, linijai tenkanti apkrova bus per didelė.
Tuo tarpu žiūrint į 3 m ilgio latakų linijos schemą, matome, kad kelias, kurį turi nutekėti vanduo latakų linija, nėra per ilgas ir apkrova šiuo atveju nebus per didelė.

Lietaus vandens atitekantis kiekis Q (l/s)

Paviršiaus plotas 8 m x 14,5 m = 116 m2. Lentelėje pasirinkta vertė 115 m2 = 2,02 l/s paskirstoma 8 m ilgio linijoje: = 0,25 l/(m2)

4. Praktiškas sprendimo būdas

Pavyzdyje pateiktu atveju rekomenduotume įrengti 2 teoriškai atskirtas latakų linijas: į kairę ir į dešinę pusę nuo išleidimo angos, įrengtos 8 m ilgio latakų linijos
viduryje.
Šiuo atveju vienai teorinei latakų linijai vietoje 116 m2 tektų tik 58 m2 ploto.
Hidraulinėje lentelėje pasirinkus 250 l/(s x ha) kritulių kiekį ir artimiausią ploto vertę (57 m²), gauname, kad maksimalus Euroline latakų linijos ilgis yra 120 m. Taigi, gauti rezultatai rodo, kad šiuo atveju be problemų galima įrengti latakų liniją, kurios bendras ilgis 8 m.

2 pavyzdys

Per pusę padalinto danga iškloto paviršiaus plotas – 58 m2, todėl lentelėje pasirenkama artimiausia vertė – 57 m2; taigi, galimas latakų ilgis yra 2 x 4 m = 8 m (maks. 120 m).

5. Prijungimas prie nuotekų sistemos

Dabar būtina nuspręsti, kokį reikia pasirinkti prijungimo prie požeminės nuotekų sistemos būdą.
Pagal hidraulinę lentelę matome, kad numatytas vandens kiekis (Q) pasirinktai pusės ploto vertei (57 m2) yra 1,0 l/s (ši vertė parodo, koks vandens kiekis per sekundę turi būti išleistas į požeminę nuotekų sistemą pagal pasirinkto ploto vertę).

Gautą vandens kiekio (Q) vertę reikia padauginti iš 2, kadangi šiuo atveju prie vienos vandens išleidimo jungties yra prijungtos 2 latakų linijos.
Gauname, kad bendras išleidžiamo vandens kiekis yra apie 2,0 l/s*.
Atsižvelgiant į pateiktoje lentelėje nurodytas skirtingų prijungimo būdų pralaidumo vertes, matome, kad gali būti naudojamas bet kuris prijungimo prie požeminės nuotekų sistemos variantas.
Kad vandens nuvedimo sistema tinkamai veiktų, ją būtina reguliariai išvalyti. Drenažo sistemoje susikaupus daug nešvarumų, sistemos našumas gali sumažėti daugiau nei 50%!

* Kaip alternatyva, galima skaičiuoti, kad bendram paviršiaus plotui 116 m2 (115 m2) būtinas vandens pralaidumas yra apie 2,02 l/s

2 Pavyzdys.

Hidraulinis latakų linijos ilgis: 8 m. Galimas kritulių kiekis: 300 l/(s x ha). Vandens nuvedimui turi būti naudojama viena plyšinių latakų linija.
Plyšiniams latakams numatytas praleidžiamo vandens kiekis: Q = 1.0 l/s. Hidraulinėje lentelėje virš šios vertės yra nurodytos maksimalios ploto vertės.

Taigi, jei r = 300 l/(s x ha), didžiausias plotas, kuris gali būti prijungtas prie plyšinių latakų linijos yra 48 m2. Atsižvelgiant į tai, kad planuojamas plyšinių latakų linijos ilgis yra 8 m, pakankamas vandens nuvedimas bus užtikrintas tik maždaug 6 m pločio plote. Taigi, didesniam plotui būtina įrengti antrą latakų liniją.
