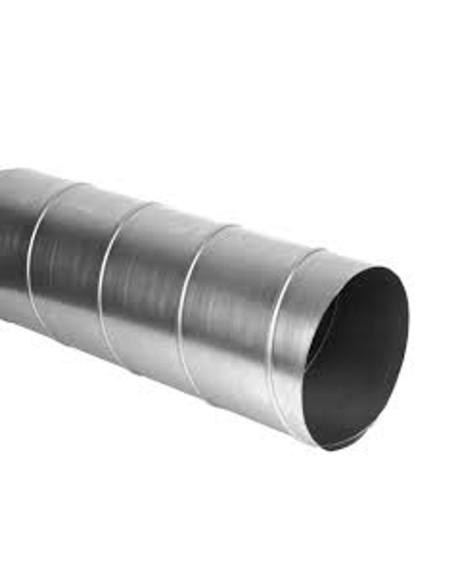

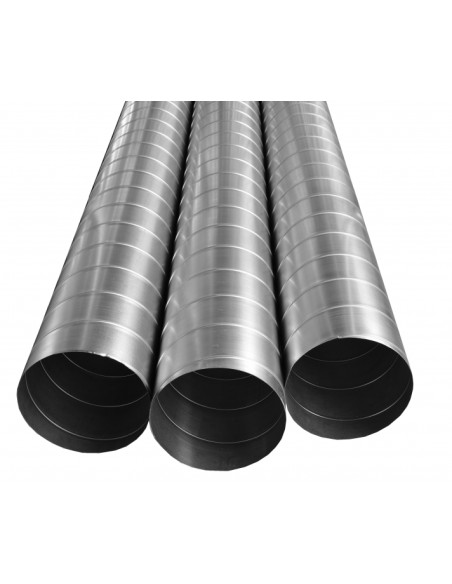

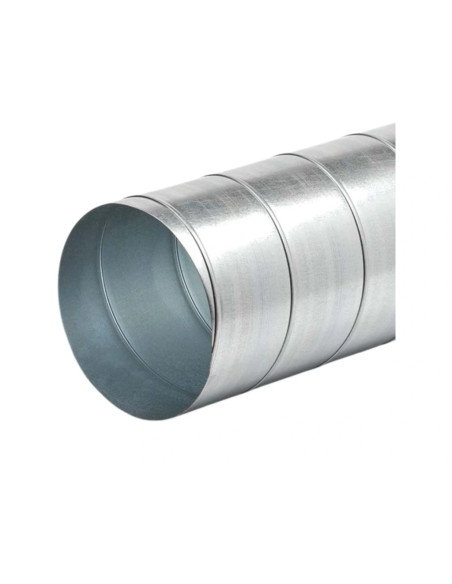

Ortakis apvalus cinkuoto plieno, 3m (įvairūs diametrai)

Ortakiai – tai oro kanalai, kuriais oras tiekiamas į patalpas ir iš jų pašalinamas. Jie yra vėdinimo sistemos „kraujagyslės“, jungiančios rekuperatorių ar kitą vėdinimo įrenginį su kolektoriais, difuzoriais, grotelėmis bei lauko oru.

Gyvenamosiose patalpose ortakiai dažniausiai naudojami:

• rekuperacinėse (mechaninio vėdinimo su šilumos grąža) sistemose;
• vonios, tualeto, virtuvės ištraukiamajam vėdinimui;
• oro tiekimui ir ištraukimui iš darbo, sandėliavimo ar techninių patalpų.

Ortakiai gali būti lankstūs (plastikiniai, gofruoti), standūs (apvalūs cinkuoto plieno) arba izoliuoti (pūsto polietileno) – konkretus tipas parenkamas pagal paskirtį, montavimo sąlygas ir keliamus reikalavimus triukšmui, šilumos nuostoliams bei sandarumui.

Lankstūs HDPE ortakiai (pvz., 75 mm diametro)

• Pritaikymas – dažniausiai naudojami individualių namų rekuperacinėse sistemose atšakoms į atskiras patalpas.
• Privalumai – labai lankstūs, lengvai išvedžiojami tarp sijų ir konstrukcijų, galima daryti posūkius be papildomų alkūnių; lygus vidus mažina slėgio nuostolius, o antistatinis / antibakterinis sluoksnis mažina dulkių kaupimąsi.
• Trūkumai – konkretus diametras (dažniausiai 75 mm), todėl didesnėms oro srovėms reikia kelių paralelinių atšakų.

Apvalūs cinkuoto plieno ortakiai (3 m ilgio atkarpos)

• Pritaikymas – pagrindinė magistralinė trasa nuo rekuperatoriaus iki kolektorių ar stovo, taip pat ilgesni horizontalūs ruožai.
• Privalumai – didelis diametrų pasirinkimas, standumas, geros aerodinaminės savybės, lengviau užtikrinti aukštą sandarumo klasę.
• Trūkumai – mažiau lankstūs, posūkiams reikalingos alkūnės ir kitos formos detalės, montavimui prireikia daugiau vietos.

Dažnai šie du tipai derinami: nuo rekuperatoriaus iki kolektorių naudojami skardiniai ortakiai, o nuo kolektorių iki difuzorių – lankstūs 75 mm vamzdžiai.

Skersmuo parenkamas pagal oro srautą ir trasos ilgį, tačiau gyvenamuosiuose objektuose dažniausiai sutinkami tokie sprendimai:

• 75 mm lankstūs ortakiai – tipinis skersmuo, naudojamas atšakoms į kambarius rekuperacinėse sistemose; vienu tokiu ortakio ruožu paprastai tiekiama ar ištraukiama iki ~30–40 m³/h oro.
• 100–125 mm apvalūs ortakiai – tinka mažesnėms atskiroms atšakoms (pvz., virtuvės gaubto, vonios ventiliatoriaus pajungimui) ar trumpoms magistralėms.
• 125–160–200 mm apvalūs ortakiai – dažnai naudojami kaip pagrindinės magistralės nuo rekuperatoriaus iki kolektorių, kai oro srautai didesni.

Jei neturite tikslaus projekto, rekomenduojama remtis vėdinimo projektuotojo arba įrangos gamintojo skaičiavimais ir rekomendacijomis – tai padės parinkti skersmenis taip, kad būtų išlaikytas reikiamas oro kiekis ir neatsirastų triukšmo ar didelių slėgio nuostolių.

Izoliuoti ortakiai iš pūsto polietileno naudojami tada, kai:

• pernešamas oras yra žymiai šiltesnis ar šaltesnis už aplinkos temperatūrą ir norima sumažinti šilumos nuostolius;
• reikia išvengti kondensato susidarymo ant ortakio paviršiaus ar jo viduje (pvz., šaltas lauko oras vėsioje patalpoje, drėgnos patalpos);
• ortakis klojamas nešildomose patalpose (palėpėje, garaže, šaltoje techninėje zonoje).

Pūsto polietileno ortakiai paprastai turi lygią vidinę sienelę ir išorinį šilumos izoliacijos sluoksnį, todėl jie kartu veikia ir kaip oras kanalai, ir kaip šilumos izoliacija. Tai sumažina papildomų izoliavimo darbų poreikį, palengvina montavimą ir padeda išvengti kondensato problemų.

Lankstūs 75 mm ortakiai dažniausiai jungiami naudojant specialias difuzorių dėžutes ir kolektorius, pritaikytus šiam diametrui:

1). Ant kolektoriaus ar difuzoriaus dėžutės atšakos užmaunamas 75 mm ortakis.

2). Ortakis įspaudžiamas iki atraminio žiedo ar sustojimo krašto.

3). Suveržiamas fiksavimo žiedu, mova ar integruotu užspaudimo mechanizmu (priklausomai nuo sistemos tipo).

Svarbu:

• neperlenkti ortakio mažesniu spinduliu, nei rekomenduoja gamintojas – tai didina slėgio nuostolius;
• užtikrinti pilną įspaudimą ir tvirtą užfiksavimą, kad neatsirastų oro nuotėkių;
• nepažeisti antistatinio ar antibakterinio sluoksnio ortakio viduje.

Dauguma sisteminių kolektorių ir difuzorių dėžučių yra suprojektuoti taip, kad lankstus ortakis būtų montuojamas be papildomų juostų ar hermetikų – pakanka gamintojo numatytos fiksavimo sistemos.

Difuzorių dėžutės ir kolektoriai parenkami pagal:

• ortakio diametrą (dažnai 75 mm lanksčioms atšakoms);
• prijungiamų atšakų skaičių (pvz., 2x75, 3x75, 4x75, 8x75, 10x75, 12x75);
• pajungimo diametrą į magistralinį ortakį ar rekuperatorių (125, 160, 200 mm ir pan.).

Praktiškai dažnai naudojami:

• difuzorių dėžutės su 2–3 atšakomis 75 mm ortakio pajungimui į vieną ar kelias patalpas;
• kolektoriai (akustinės oro paskirstymo dėžės) su 5–12 atšakų – jie montuojami arti rekuperatoriaus ir leidžia „išskirstyti“ orinę magistralę į daugelį lanksčių atšakų.

Akustiniai kolektoriai turi papildomą triukšmą slopinantį sluoksnį viduje, todėl padeda sumažinti įrenginio skleidžiamą garsą, ypač jei rekuperatorius stovi netoli gyvenamųjų patalpų.

Lauko grotelės montuojamos fasade ten, kur oras įsiurbiamas iš lauko arba išmetamas į lauką. Renkantis groteles svarbu:

• diametras – turi sutapti su ortakio ar sieninio įvado diametru (pvz., 100, 125, 150 mm ir pan.);
• forma ir kryptis – sferinės grotelės gerai nukreipia oro srautą ir apsaugo nuo kritulių, yra estetiškos ant fasado;
• medžiaga – nerūdijantis plienas ar cinkuotas metalas su danga pasižymi ilgaamžiškumu lauko sąlygomis;
• papildomi elementai – tinklelis nuo vabzdžių, galimybė nuimti groteles valymui.

Svarbu groteles montuoti taip, kad:

• oro įsiurbimas ir išmetimas būtų pakankamai nutolę vienas nuo kito (nesimaišytų oro srautai);
• grotelių anga nebūtų uždengta apšiltinimu ar apdaila ir būtų lengvai pasiekiama priežiūrai.

Ortakiai turi būti pritvirtinti taip, kad:

• išlaikytų savo formą ir nuolydį;
• nesikeltų vibracijos ir triukšmas;
• neatsirastų nepageidaujamų įlinkių ar suspaudimų.

Pagrindiniai principai:

• apvalūs metaliniai ortakiai dažniausiai tvirtinami specialiais laikikliais ar apkabomis prie lubų, sienų ar konstrukcijų; atstumai tarp laikiklių parenkami pagal ortakių diametrą (dažniausiai 1,5–2,5 m);
• lankstūs ortakiai turi būti pritvirtinti taip, kad nesusispaustų, nebūtų „pakibusių kilpų“; rekomenduojama naudoti plastikinius ar metalinius laikiklius, užtikrinant tolygų atrėmimą.

Detalios tvirtinimo rekomendacijos paprastai pateikiamos ortakių ir sisteminių komponentų montavimo instrukcijose.

Sandarumas ir triukšmo kontrolė – du svarbūs vėdinimo sistemos kokybės kriterijai:

• metalinių ortakių sujungimai dažnai sandarinami naudojant specialias sandarinimo juostas ar hermetikus, o taip pat sistemines jungtis su tarpinėmis; taip pasiekiamos aukštesnės sandarumo klasės (pvz., D klasė);
• lankstūs ortakiai dažniausiai jungiami su specialiomis movomis ir fiksavimo žiedais – svarbu laikytis gamintojo instrukcijos.

Triukšmui mažinti:

• naudokite akustines paskirstymo dėžes (kolektorius su triukšmą slopinančia izoliacija);
• venkite staigių posūkių ir nereikalingų susiaurėjimų;
• numatykite pakankamus ortakių skersmenis, kad oro greitis nebūtų per didelis.

Tinkamai suprojektuota ir sumontuota sistema veikia tyliai ir be juntamų oro nuotėkių.

Taip, ortakiai gali būti naudojami ne tik mechaniniam vėdinimui, bet ir šildymo ar vėsinimo sistemoms, kai šiluma ar šaltis perduodami oru. Tokiu atveju ypač svarbu:

• parinkti tinkamus diametrus ir izoliaciją (kad sumažintumėte šilumos nuostolius ir išvengtumėte kondensato);
• įvertinti oro temperatūrų diapazoną ir ortakių medžiagos atsparumą;
• užtikrinti gerą sandarumą, kad nebūtų energijos nuostolių.

Šildymo / vėsinimo sistemoms dažnai naudojami izoliuoti ortakiai arba ortakiai, papildomai apšiltinti iš išorės.

Prieš perkant medžiagas verta pasidaryti paprastą planą:

1). Brėžinyje ar eskize pažymėkite rekuperatoriaus vietą, kolektorius ir difuzorių taškus.

2). Nubraižykite ortakių trasas ir pamatuokite apytikslį kiekvienos atšakos ilgį.

3). Pridėkite rezervą (5–15 %) nenumatytiems poslinkiams ir išvedžiojimo ypatumams.

Lankstiems 75 mm ortakiams patogu pirkti pilnus rulonus (pvz., 25 m ar 50 m), o metaliniams ortakiams – standartines 2–3 m atkarpas ir reikiamą kiekį jungčių. Elektroninėse parduotuvėse, tokiose kaip StatybųTurgus.lt, prie kiekvienos prekės aiškiai nurodytas ilgis, diametras ir matavimo vienetas, todėl galite greitai pasitikrinti, ar suformuotas krepšelis padengs visą suplanuotą trasą.

Esamas ortakių sistemas dažnai galima plėsti, tačiau tam yra keli svarbūs „bet“:

• rekuperatoriaus ar vėdinimo įrenginio galia turi būti pakankama papildomam oro kiekiui;
• magistraliniai ortakiai ir kolektoriai turi atlaikyti didesnį oro srautą be per didelių slėgio nuostolių;
• gali prireikti papildomų kolektorių, trišakių, difuzorių dėžučių ar didesnio diametro atkarpų.

Jei planuojate plėsti sistemą, pravartu numatyti tai jau projektavimo etape (pvz., naudoti kolektorius su keliomis laisvomis atšakomis).

Planuojant rimtesnę plėtrą, rekomenduojama pasikonsultuoti su projektuotoju ar įrangos tiekėju, kad sistema išliktų subalansuota ir atitiktų higienos bei komforto reikalavimus.

1). Pirmiausia apsibrėžkite sistemą ir paskirtį

• Tik vietinis ištraukiamasis vėdinimas (vonios, WC, virtuvės ventiliatorius) – dažniausiai pakanka atskiro ortakių ruožo su ventiliatoriumi ir lauko grotelėmis.
• Pilna rekuperacinė sistema individualiam namui ar butui – reikalingas rekuperatorius, kolektoriai, daug atšakų į patalpas, difuzoriai ir grotelės.
• Šildymo / vėsinimo oras-oras sistema – papildomai keliami reikalavimai izoliacijai ir sandarumui.

Nuo sistemos tipo priklausys ortakių diametrai, tipai ir reikalingų dalių skaičius.

2). Pasirinkite ortakių tipą pagal montavimo sąlygas

• Lankstūs 75 mm HDPE ortakiai – puikiai tinka, kai reikia daug atšakų į kambarius, yra mažai vietos lubose, daug posūkių. Idealūs individualių namų rekuperacijai.
• Apvalūs cinkuoto plieno ortakiai – geras pasirinkimas magistralinėms trasoms ir ten, kur yra daugiau erdvės montavimui.
• Izoliuoti ortakiai iš pūsto polietileno – naudokite, kai trasos eina per nešildomas patalpas ar norite sumažinti šilumos nuostolius ir kondensatą.

Dažnai optimalus sprendimas – kombinuoti skirtingus ortakių tipus vienoje sistemoje.

3). Parinkite skersmenis pagal oro srautus ir atstumus

Jei turite projektą – vadovaukitės jame nurodytais diametrais. Jei projekto nėra:

• patalpų atšakoms su rekuperacija dažnai pasirenkami 75 mm lankstūs ortakiai (po 1–2 atšakas vienai patalpai, priklausomai nuo oro srauto);
• magistralei iki kolektorių naudojami 125–160–200 mm apvalūs ortakiai, parenkami pagal bendrą oro srautą.

Jeigu abejojate, geriau rinktis šiek tiek didesnį skersmenį, kad sumažintumėte oro greitį ir triukšmą, nei per mažą, kuris „dusins“ sistemą.

4). Nepamirškite kolektorių, difuzorių dėžučių ir grotelių

Pilnai sistemai neužtenka tik ortakių – būtini ir paskirstymo bei oro išleidimo/įsiurbimo elementai:

• kolektoriai (oro paskirstymo dėžės) – jungia magistralinį ortakį su daugeliu lanksčių atšakų;
• difuzorių dėžutės – leidžia estetiškai pajungti difuzorius prie lubų ar sienų, užtikrina patogų montavimą ir reguliavimą;
• difuzoriai ir grotelės – paskutinis sistemos elementas patalpoje ar fasade.

StatybųTurgus.lt kategorijoje „Ortakiai ir jų dalys“ šie komponentai pateikti kartu, todėl planuojant pirkinius patogu iškart susikomplektuoti visą rinkinį.

5). Atsižvelkite į triukšmą ir energinį efektyvumą

• jei rekuperatorius ar kitas įrenginys stovi arti miegamųjų, verta rinktis akustinius kolektorius (su triukšmo izoliacija);
• izoliuoti ortakiai ir teisingi diametrai padeda sumažinti šilumos nuostolius ir ventiliatorių apkrovą;
• tylesnė sistema paprastai reiškia geriau parinktus skersmenis ir optimalias trasas, o ne „prisuktą iki maksimumo“ ventiliatorių.

Jeigu komfortas svarbus, verta šiuos aspektus numatyti dar prieš perkant medžiagas – taip išvengsite brangių korekcijų ateityje.

6). Kada būtina kreiptis į specialistą?

• Kai projektuojate pilną vėdinimo sistemą naujam namui ar butui;
• kai norite prijungti ortakių sistemą prie šildymo ar vėsinimo įrangos;
• kai objektas yra komercinis ar viešos paskirties ir jam taikomi griežtesni normatyviniai reikalavimai.

Specialistas padės apskaičiuoti oro kiekius, parinkti diametrus, suderinti sistemą su rekuperatoriumi ir kitais įrenginiais. Tiekėjai, tokie kaip StatybųTurgus.lt, gali pasirūpinti konkrečiomis medžiagomis, pateikti techninius duomenis ir padėti suformuoti prekių krepšelį pagal projektą.
