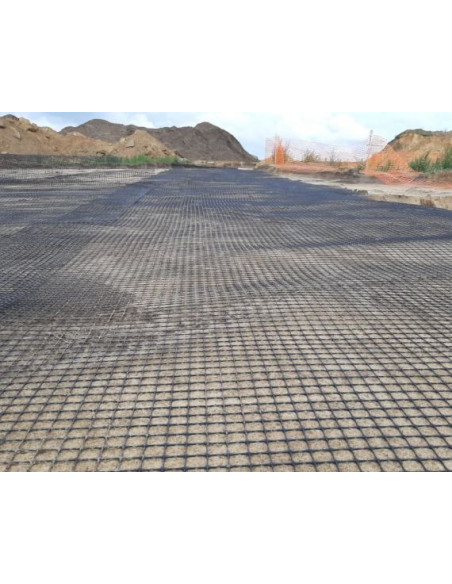

Geokompozitas PolGrid FSR BX – geotinklelis su geotekstile

Nauja
Užsakoma prekė

Geotinklas su geotekstile Polgrid FSR BX 40/40 170 PP, 4m (30mm 120m2)

Name: Geotinklas su geotekstile Polgrid FSR BX 40/40 170 PP, 4m (30mm 120m2)
Brand: Statybų Turgus
SKU: FSR040

Kodas FSR040

Geokompozitas PolGrid FSR BX 40/40 170 PP – tai aukšto stiprio dviašis polipropileno geotinklo PolGrid BX 40/40 (didžiausias tempiamasis stipris 43/43 kN/m) ir 170 g/m² neaustinės geotekstilės derinys, termiškai sujungtas į vieną produktą. Vienu metu atlieka grunto armavimo, atskyrimo ir filtravimo funkcijas, todėl ypač tinka itin apkraunamoms konstrukcijoms, pelkėtiems, silpniems pagrindams bei nepalankaus grūdėtumo gruntams. Ritinys – 4 × 30 m (120 m²).

Dėl šios prekės užsakymų prašome kreiptis telefonu

+370 656 30170

arba elektroniniu paštu
info@statybuturgus.lt

Aprašymas

PolGrid FSR BX 40/40 170 PP – aukšto stiprio geotinklelio ir geotekstilės geokompozitas

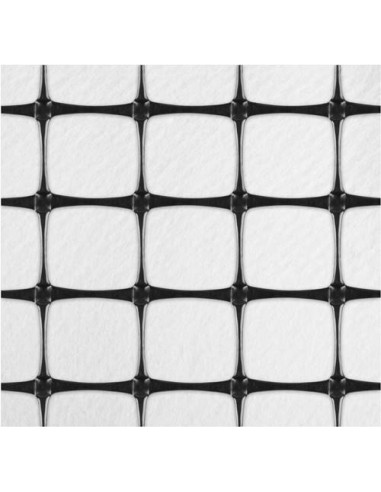

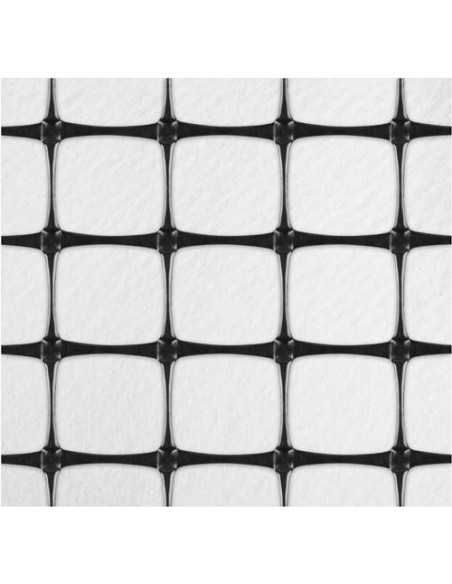

PolGrid FSR BX 40/40 170 PP – tai geokompozitas, sudarytas iš aukšto stiprio biaksialaus polipropileno geotinklelio PolGrid BX 40/40 ir 170 g/m² neaustinės geotekstilės, termiškai sujungtų tarpusavyje. Toks derinys sujungia geotinklelio ir neaustinės geotekstilės privalumus, suteikdamas dar didesnį armavimo, filtravimo bei atskyrimo efektyvumą, nei naudojant šiuos produktus atskirai. Dėl aukšto tempiamojo stiprio (43/43 kN/m) šis geokompozitas tinka reikliausiems projektams, kur reikalinga maksimali laikomoji galia.

Geotinklelis turi standžius mazgus (monolitinė konstrukcija, mazgo efektyvumas 100 %), todėl iš karto reaguoja į slėgį, sulaiko žvyro grūdelius akutėse ir užkerta kelią horizontaliam žvyro poslinkiui. Geotekstilės sluoksnis neleidžia skirtingo grūdėtumo bei laikomosios galios medžiagoms susimaišyti ir apsaugo nuo žvyro grūdelių prasiskverbimo į silpną pagrindą, o jos pralaidumas vandeniui užtikrina filtravimo funkciją. Geokompozitai ypač rekomenduojami pelkėtiems pagrindams ar nepalankaus grūdėtumo medžiagoms, kai skiriamąją funkciją reikia sustiprinti.

Kaip veikia

Armavimas: standūs integruoti mazgai ir šonkaulių profilis fiksuoja žvyro grūdelius, didina pagrindo laikomąją galią ir mažina provėžų susidarymą.
Atskyrimas: neaustinė geotekstilė skiria žvyro sluoksnį nuo silpno pagrindo, saugodama pamato sluoksnio stabilumą.
Filtravimas: geotekstilė praleidžia vandenį ir sulaiko smulkiąsias grunto daleles.

Paskirtis

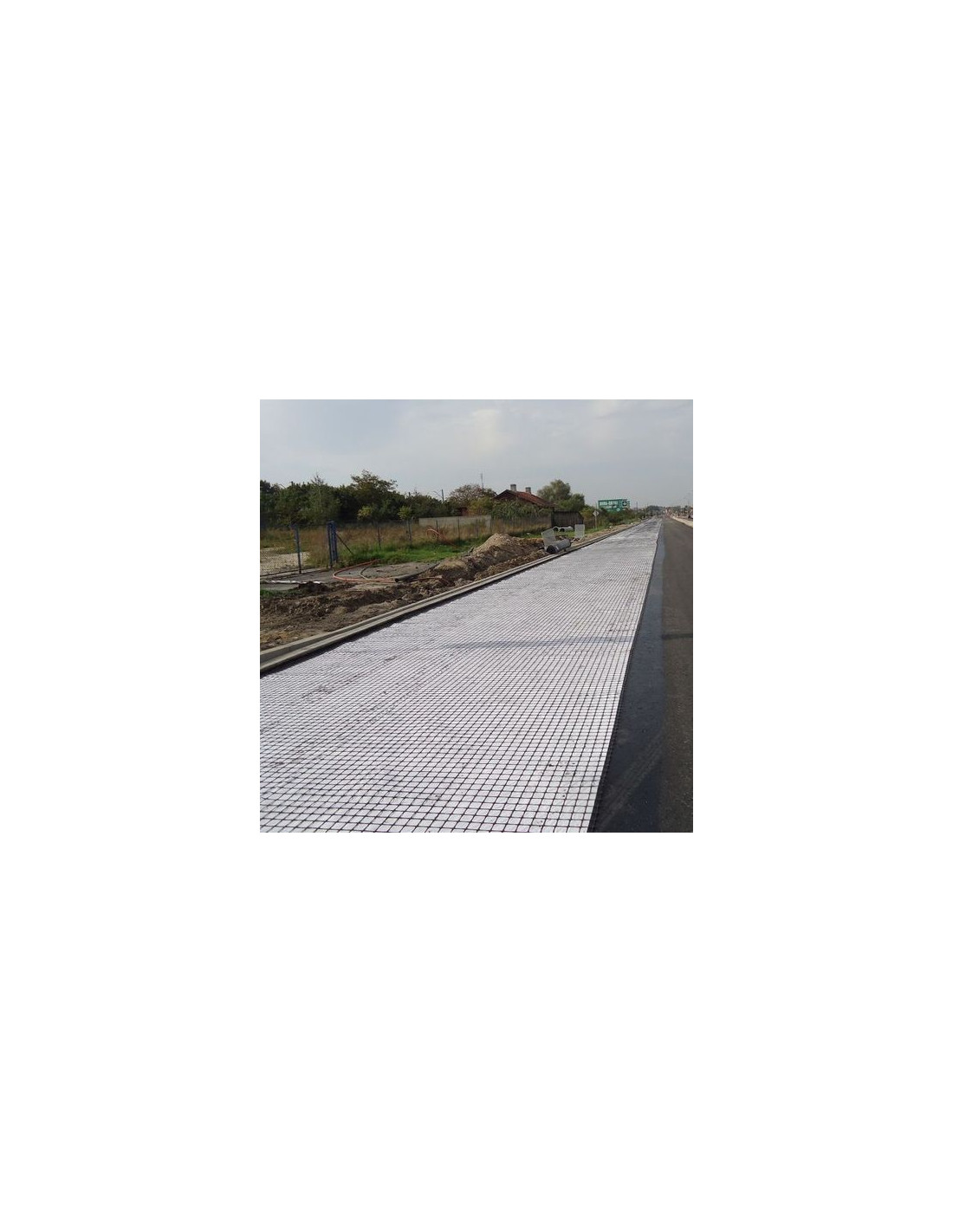

Geokompozitas skirtas kelių, geležinkelių, aikštelių ir kitų konstrukcijų pagrindų armavimui itin didelėms apkrovoms, stabilizavimui bei skiriamojo-filtravimo sluoksnio formavimui, ypač sudėtingomis grunto sąlygomis.

Panaudojimo sritys

Geležinkelio bėgių pagrindo (substruktūros) stiprinimas
Kelių pagrindų armavimas sunkiai apkraunamose zonose
Laikinų ir technologinių kelių statyba
Miško kelių statyba
Privažiavimo kelių prie vėjo jėgainių statyba
Oro uostų, kilimo-tūpimo takų ir techninių kelių armavimas
Pylimų statyba ant silpno grunto
Sandėlių bei automobilių stovėjimo aikštelių pagrindo stiprinimas

Montavimas

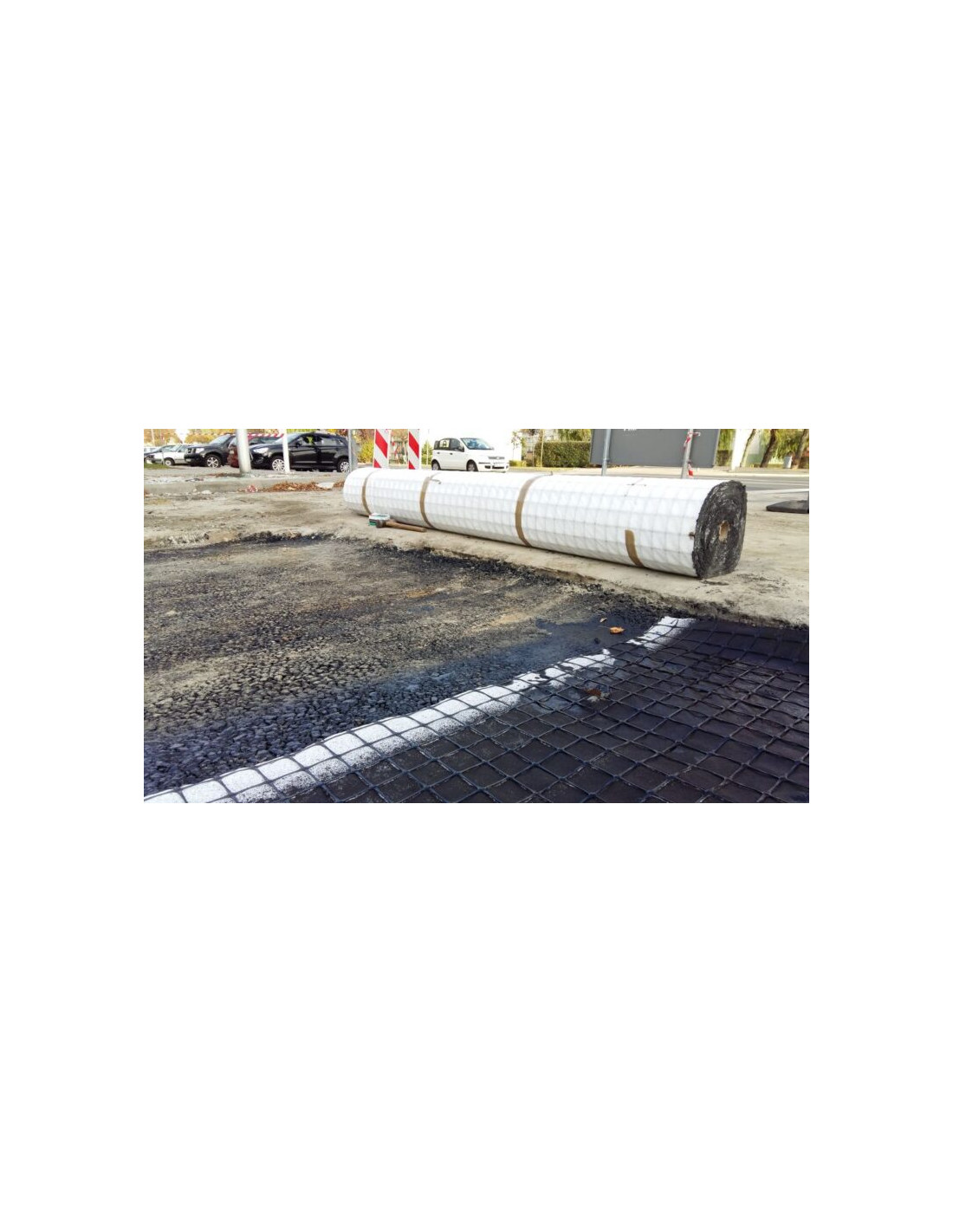

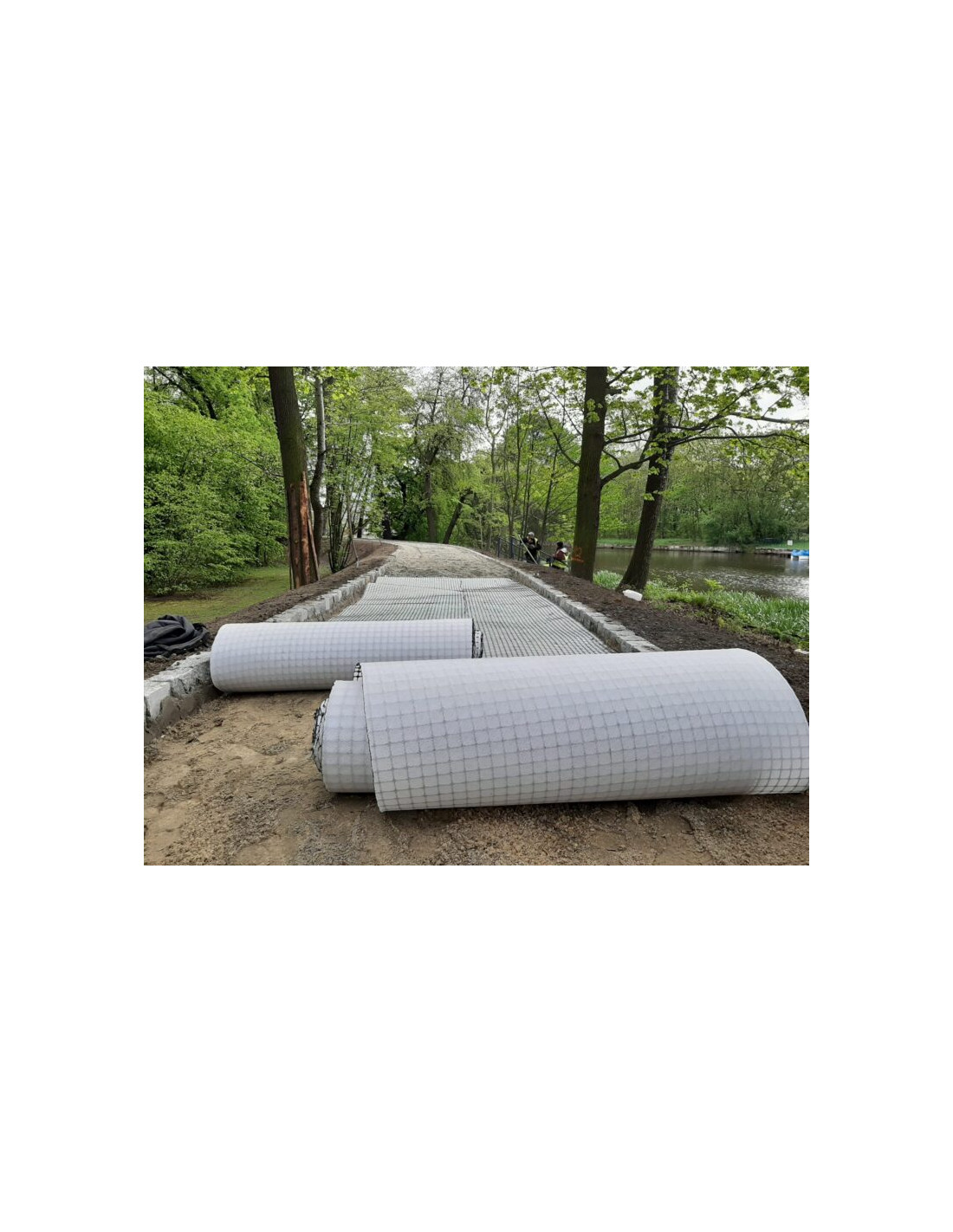

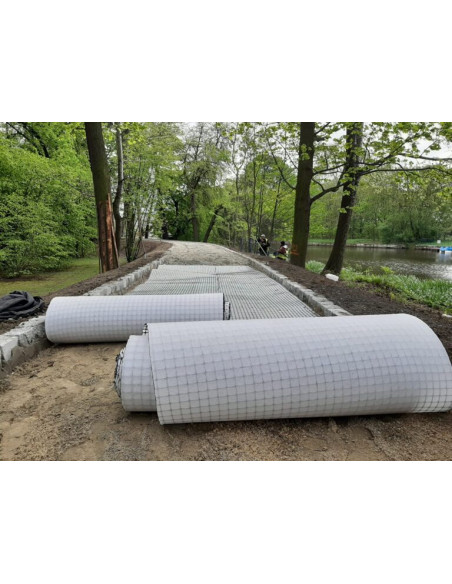

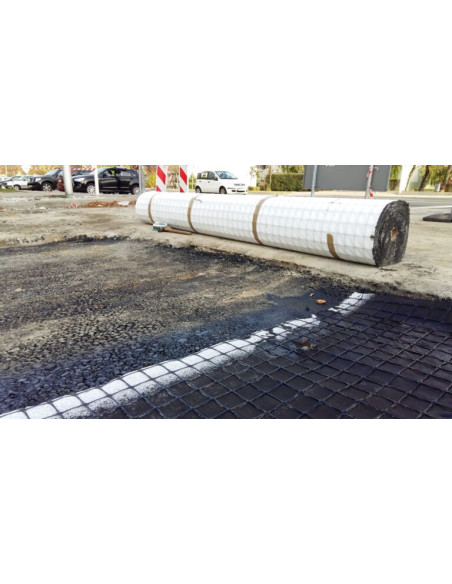

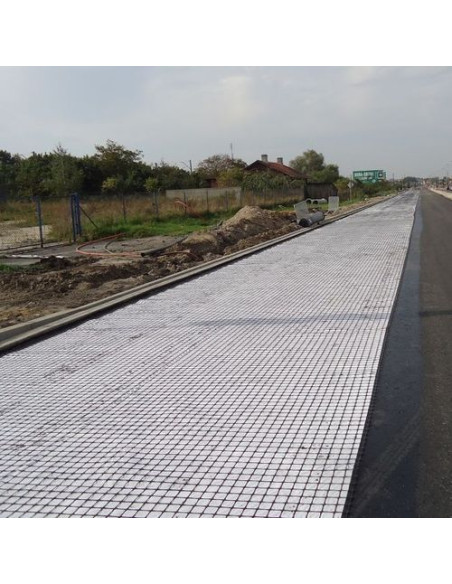

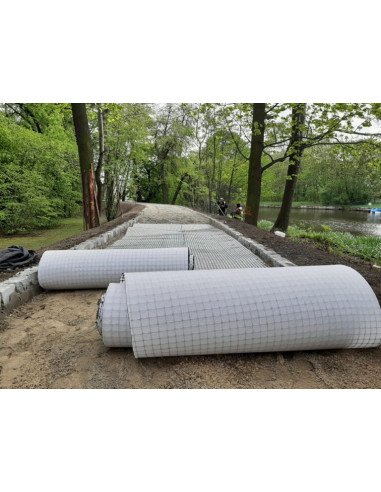

Ritiniai yra pritaikyto pločio, todėl juos gali patogiai tvarkyti du žmonės. Montavimas paprastas – ritiniai išklojami ant paruošto grunto pagrindo. Dėl standžių integruotų mazgų geokompozito nereikia iš anksto įtempti ar inkaruoti. Jungiant juostas, persidengimo plotis priklauso nuo grunto sąlygų: esant G2–G3 grupės gruntui ir iki 30 cm žvyro sluoksniui – ne mažiau kaip 40 cm; esant G4 grupės gruntui ar storesniam nei 30 cm žvyro sluoksniui – ne mažiau kaip 50 cm. Prireikus geokompozitą galima pjauti peiliu, žirklėmis ar pjūklu. Geotekstilę reikia uždengti per 14 dienų po montavimo.

Techniniai duomenys – geotinklelis PolGrid BX 40/40

Parametras	Bandymo metodas	Vienetas	Vertė	Nuokrypis
Medžiaga	–	–	Polipropilenas (PP)	–
Paviršiaus masė	–	g/m²	500	±50
Minimalus anglies juodumas	–	%	2	–
Didžiausias tempiamasis stipris (MD/CMD)	EN ISO 10319	kN/m	43/43	-3
Tempiamasis stipris esant 2 % deformacijai (MD/CMD)	EN ISO 10319	kN/m	16/16	–
Tempiamasis stipris esant 5 % deformacijai (MD/CMD)	EN ISO 10319	kN/m	31/31	–
Pailgėjimas esant didžiausiai apkrovai (išilgai ir skersai)	EN ISO 10319	%	9,9 / 9,9	±3,9
Mazgo efektyvumas	EN ISO 10319	%	100	–
Akutės dydis (MD)	–	mm	35	±3
Akutės dydis (CMD)	–	mm	35	±3
Ritinio ilgis	–	m	30	–
Ritinio plotis	–	m	4	–

Techniniai duomenys – neaustinė geotekstilė 170

Parametras	Bandymo metodas	Vienetas	Vertė	Nuokrypis
Paviršiaus masė	EN ISO 9864	g/m²	170	-17
Tempiamasis stipris MD	EN ISO 10319	kN/m	14,5	-3,2
Tempiamasis stipris CMD	EN ISO 10319	kN/m	14,5	-3,2
Pailgėjimas plyšimo metu MD	EN ISO 10319	%	59	±21
Pailgėjimas plyšimo metu CMD	EN ISO 10319	%	63	±23
Kūgio kritimo bandymas	EN ISO 13433	mm	18	+8
Pradūrimo (CBR) bandymas	EN ISO 12236	kN	2,50	-0,52
Būdingas akučių dydis O₉₀	EN ISO 12956	µm	90	±27
Pralaidumas vandeniui statmenai plokštumai (ΔH = 50 mm)	EN ISO 11058	l/m²s	90	-30
Ilgaamžiškumas	EN 12224, EN ISO 13438	–	Numatoma, kad tarnaus ne mažiau kaip 50 metų natūraliuose gruntuose, kai 4 < pH < 9 ir grunto temperatūra < 25 °C

Bendri duomenys

Produkto tipas	Geokompozitas (biaksialus geotinklelis + neaustinė geotekstilė)
Žymėjimas	PolGrid FSR BX 40/40 170 PP
Sujungimo būdas	Terminis
Ritinio matmenys	4 m × 30 m (120 m²)
Funkcijos	Armavimas, atskyrimas, filtravimas

Pastaba: geotekstilę po montavimo reikia uždengti per 14 dienų. Prieš montavimą rekomenduojama patikrinti žvyro sluoksnio storio bei geosintetikos sluoksnių skaičiaus parinkimą pagal konkretaus projekto grunto sąlygas (G2–G4 grupės) ir apkrovą.
